Návrhové podpory sady prutů ze železobetonu v programu RFEM 6

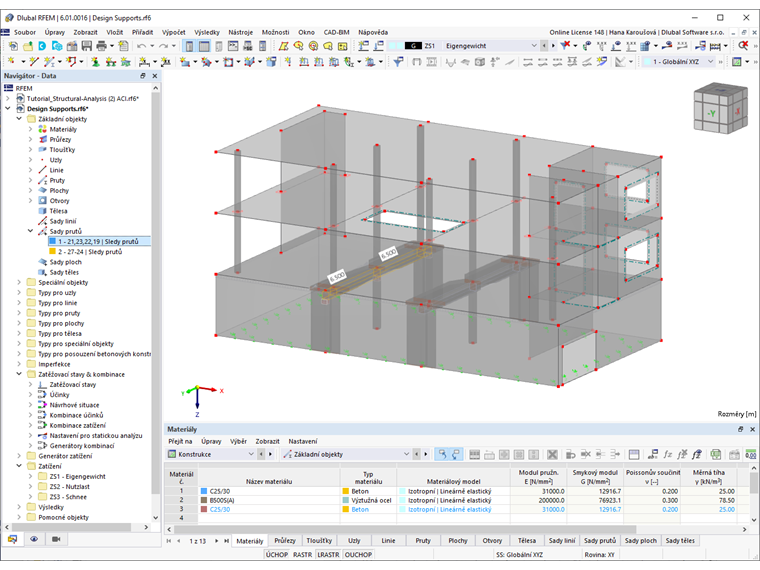

Sada prutů, pro kterou budou v tomto příkladu zadány návrhové podpory, je železobetonový nosník náležící konstrukci znázorněné na obrázku 1. Celková délka sady prutů umístěné mezi dvěma stěnami je 13 m. Uprostřed nosníku je umístěn sloup.

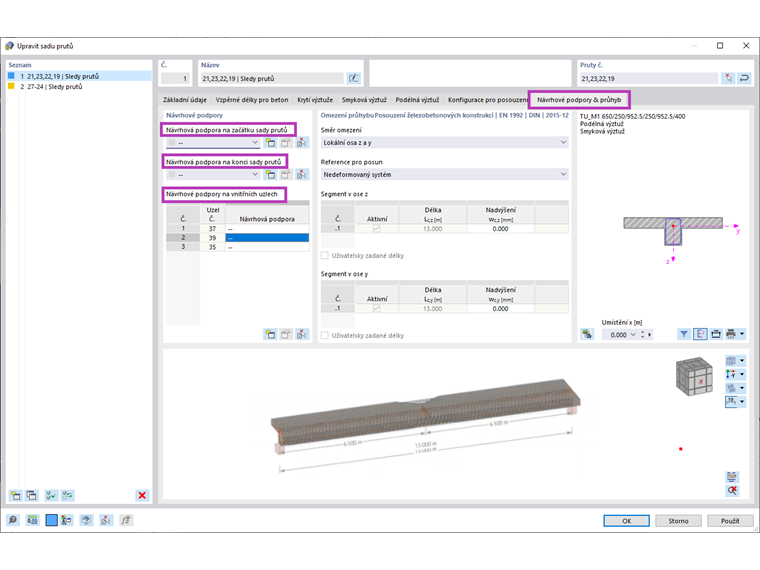

To define the supports for the deflection analysis, it is necessary to use the Design Supports & Deflection Tab of the Member Set window. Jak je zřejmé z obrázku 2, podpory lze zadat na začátku, na konci a na vnitřních uzlech sady prutů.

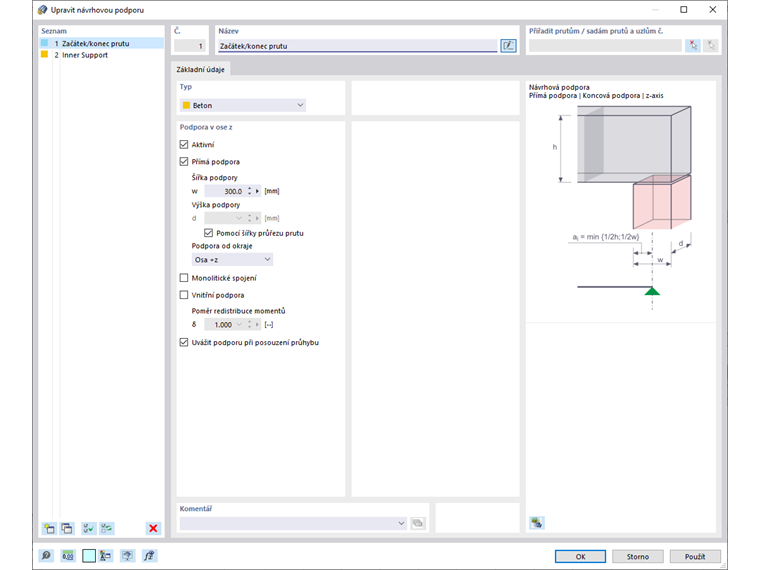

Při vytváření nové návrhové podpory je důležité zadat typ; v našem příkladu zadáme typ Beton. Podpora je aktivní a přímá. Šířku a výšku podpory může zadat uživatel nebo ji lze převzít ze šířky prutu. Program dokáže zohlednit i případné monolitické spojení mezi prutem a podporou. Požadovaná sada prutů je podepřena stěnami na začátku i na konci, obrázek 3 proto znázorňuje vytvoření návrhových podpor v těchto dvou místech.

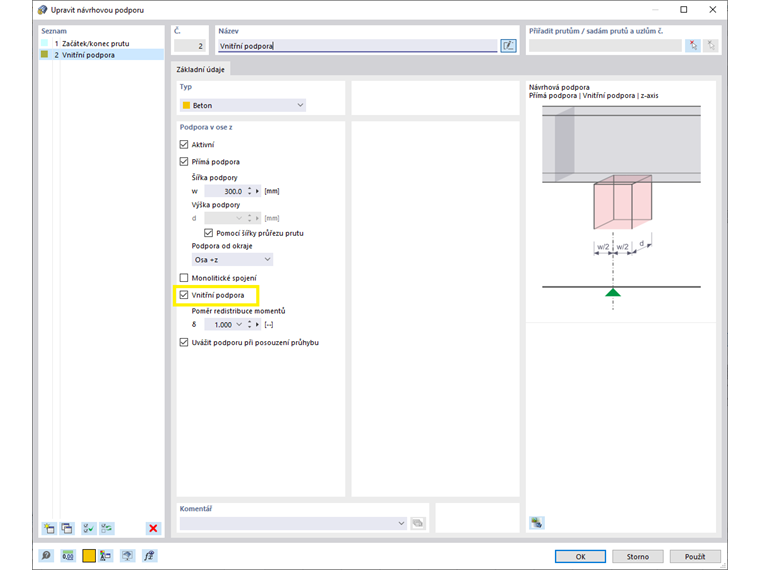

Ve středu pole je sada prutů podepřena železobetonovým sloupem, proto je třeba vytvořit další návrhovou podporu (obrázek 4). I zde platí stejný popis jako pro původně vytvořené návrhové podpory. Pro definici podpory jako vnitřní podpory je třeba zaškrtnout příslušné políčko.

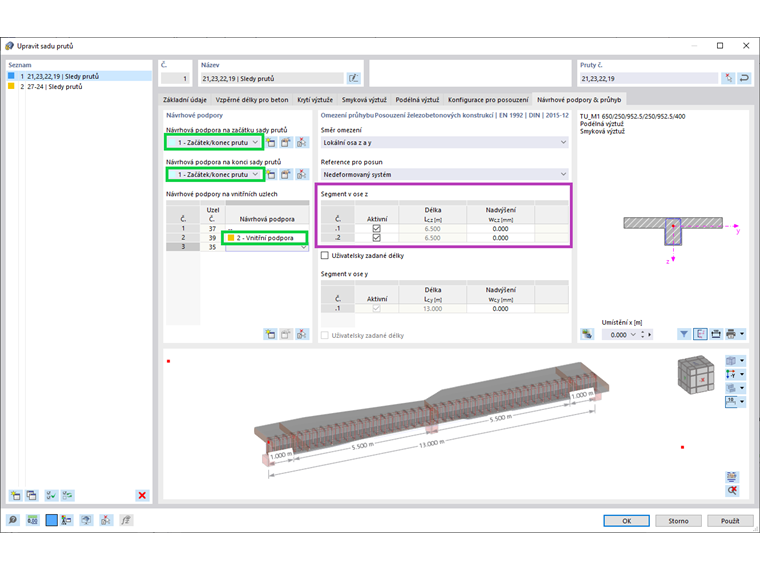

Jakmile jsou návrhové podpory zadány, mohou být přiřazeny na správné místo v sadě prutů, jak je znázorněno na obrázku 5 (tj. na začátek prutu, na konec prutu a do příslušného vnitřního uzlu). Výsledkem přiřazení návrhových podpor je rozdělení sady prutů na dvě pole po 6,5 m. Tímto způsobem se správně zohlední referenční délka pro posouzení průhybu.
