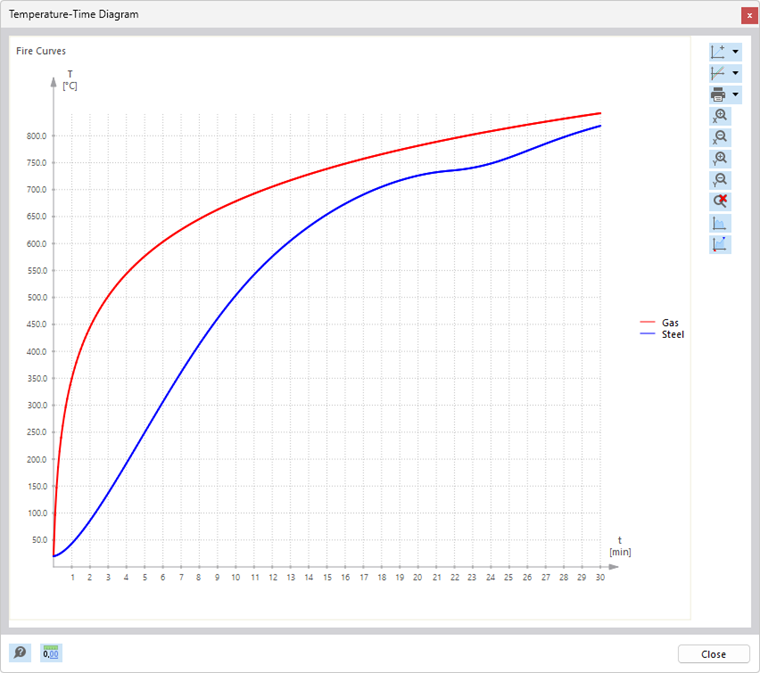

Pro posouzení požární odolnosti Vám addon Posouzení ocelových konstrukcí umožňuje spočítat rozhodující teplotu oceli v čase posouzení. Podstatné parametry a použitou teplotní křivku zadáte v konfiguraci požární odolnosti. Po skončení posouzení je možné zobrazit teplotní křivky plynu a oceli v diagramu teplota-čas.
Graf teploty a času je přístupný po kliknutí na tlačítko
v Posouzení Detaily nebo pomocí stejného tlačítka při výběru posouzení požární odolnosti v Tabulka výsledků.
_cs.png?mw=760&hash=035ac7c1e60d32e2cc49d66c2ebf55aa0e572b3e)
Tlačítkem
můžete přepínat ordinátu a abscisu z lineární na logaritmickou stupnici.
Pokud byste chtěli diagram tisknout například v tiskovém protokolu, můžete to provést pomocí tlačítka
. Zde jsou k dispozici různé možnosti, které jsou také popsány v příslušné části manuálu k programu RFEM 6 a v kapitole [000121 Tisk grafiky]]. Je třeba si uvědomit, že tento grafický tisk je k dispozici pouze jako obrázek a není aktualizován automaticky, pokud se změní model.
Kliknutím pravým tlačítkem myši na plochu diagramu se otevře místní nabídka, která nabízí další možnosti pro úpravu diagramu. Položkou z hlavní nabídky 'Nastavení diagramu' se dostanete přímo k příslušné položce ve Vlastnostech zobrazení. V diagramu lze mimo jiné definovat barvy a velikosti písma.
_cs.png?mw=760&hash=8aae6e208a39c26663230f9391ec3b9c78c855bd)
