Použití průřezu z RSECTION při exportu z programu Revit do programu RFEM 6.

Pokud jsou v programu Revit použity uživatelsky definované průřezy, lze je vytvořit v programu RSECTION a vybrat je pro export do programu RFEM 6.

Vytvoření šablony průřezu v programu RSECTION

Importujte svůj průřez z RSECTION do programu RFEM 6:

• Import průřezu z RSECTION

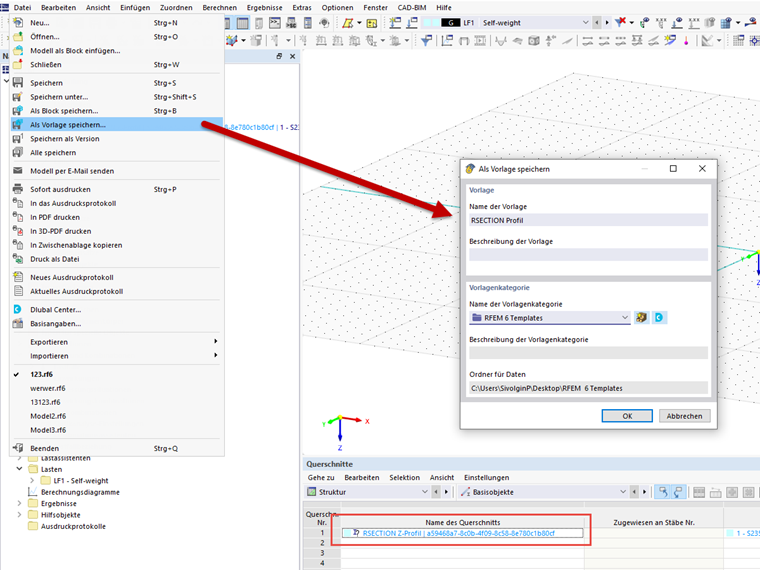

Poté uložte soubor RFEM jako šablonu (soubor *.ft6):

• FAQ | Jak mohu v programu RFEM 6 vytvořit šablonu modelu?

Uložení šablony

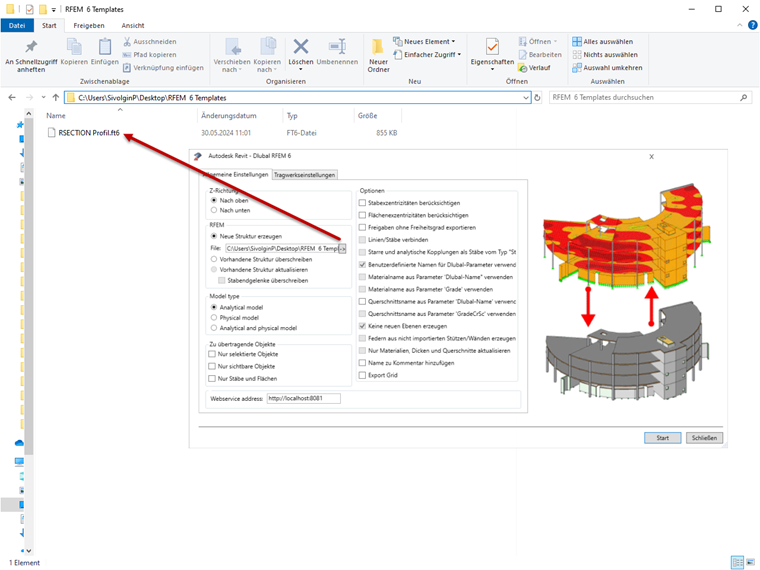

Při exportu z aplikace Revit odkažte na šablonu

Pokud v aplikaci Revit otevřete dialog Export, máte možnost zadat cestu k souboru pro šablonu modelu z programu RFEM (soubor *ft6). Vyberte dříve uložený soubor šablony.

Výběr šablony

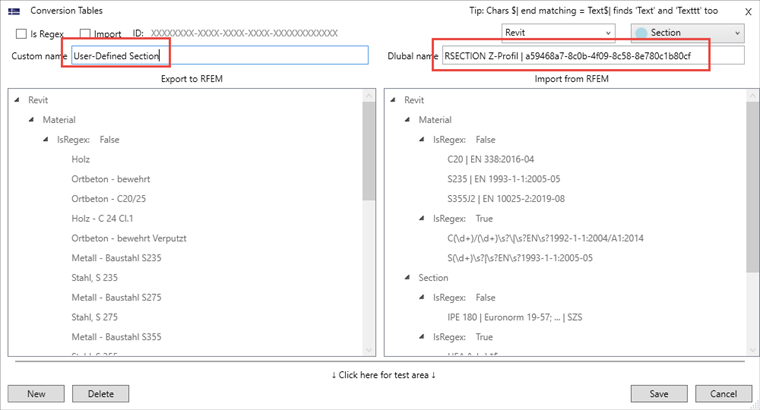

Poté je třeba nastavit konverzi v převodních tabulkách v programu Revit pro průřez z RSECTION.

Definice konverze průřezu
