Dotaz
Jaký vzorec se používá pro výpočet profilu rychlosti větru podle ASCE 7?
Odpověď:
Profil rychlosti větru v programu RWIND Simulation podle normy ASCE 7‑16 [1] se vypočítá na základě rovnice 26.10-1. Koeficienty a základní rychlost větru v této rovnici jsou obsaženy v rovnici tlaku větru.Dynamický tlak větru (imperiální): qz = 0,00256 Kz Kzt Kd Ke V 2
Tuto rovnici je třeba vztáhnout k výpočtu vstupní rychlosti vzhledem k výšce pro větrný tunel CFD programu RWIND Simulation. Abychom zohlednili spíše rychlost než tlak z této rovnice, vynásobí se základní rychlost větru druhou odmocninou každého součinitele. Všimněte si, že proměnná rychlosti v rovnici 26.10-1 je umocněná na druhou, což vyžaduje zohlednění druhé odmocniny součinitelů.

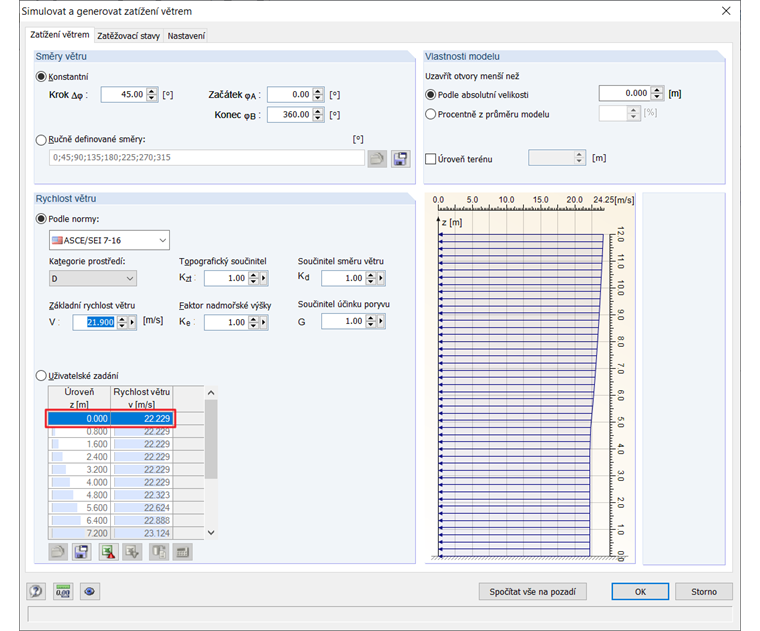

$Inlet\;velocity\;=\;V\sqrt{K_e\;\cdot\;K_{d\;}\cdot\;K_z\;\cdot\;K_{zt}}$
Vzhledem k tomu, že norma ASCE 7-16 se nezabývá CFD analýzami proudění větru a velikostí požadované vstupní rychlosti, je srovnání obtížné. Jedná se tedy o nejbližší odhad pro výpočet vstupní rychlosti větru podle normy v programu RWIND Simulation.
