Pevnost spoje momentového rámu podle AISC 341-16 v programu RFEM 6

V addonu Posouzení ocelových konstrukcí programu RFEM 6 je nyní možné posouzení momentových rámů podle AISC 341-16. Výsledek seizmického posouzení je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje. V tomto příspěvku se budeme zabývat požadovanou pevností spoje. Uvádíme příklad porovnání výsledků programu RFEM s manuálem pro seizmické posouzení podle AISC.

Požadavkům na pruty se věnujeme v samostatném příspěvku KB | Posouzení momentových rámových prutů podle AISC 341-16 v programu RFEM 6 .

Podrobnější informace o zadání konfigurace pro seizmicitu najdeme v příspěvku KB | Seizmické posouzení podle AISC 341 v programu RFEM 6 .

Požadavky na spoje

"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce Přípoj momentového rámu po prutech. Pro pevnost spoje nejsou k dispozici detaily posudku. Rovnice a odkazy na normy jsou ale uvedeny. Symboly a definice jsou shrnuty v následující tabulce (obrázek 1).

KB 001768 | Pevnost spoje momentového rámu podle AISC 341-16 v programu RFEM 6

1 Přípoj momentového rámu po prutech

AISC Seizmický návrhový manuál - Příklad 4.3.7 Posouzení spojů se šroubovanými pásnicemi SMF (BFP)

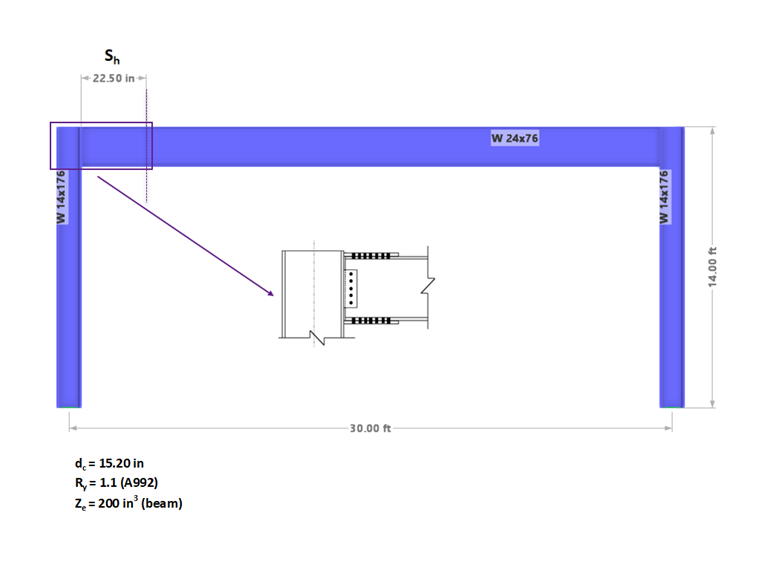

Pro jednoduchost model v programu RFEM představuje pouze jeden rám místo celé budovy použité v AISC příkladu (obrázek 2). Tíhové zatížení nosníku = 1,15 kip/ft.

2 Příklad 4.3.7 manuálu pro seizmické posouzení AISC

The numbering of the steps in this example follows the step-by-step design procedure outlined in AISC 358-16 Section 7.6 [3].

Krok 1. Výpočet pravděpodobného maximálního momentu v místě plastického kloubu M_pr

M_{pr} = C_{pr} \cdot R_{y} \cdot F_{y} \cdot Z_{e}

M_{pr} = 1.15 \cdot 1.1 \cdot 50 ksi \cdot 200 {in}^{3}

M_{pr} = 12650 kip \cdot in

M_pr	Probable maximum moment at the plastic hinge
C_pr	Factor to account for peak connection strength (strain hardening) per AISC 358. C_pr= (F_y+F_u)/(2F_y) ≤ 1.2
R_y	Ratio of expected yield stress to the specified minimum yield stress
F_y	Specified minimum yield stress
Z_e	Effective plastic section modulus of section at the plastic hinge

Pravděpodobný maximální moment

Kroky 2 až 5 obsahují požadavky na šrouby a jsou mimo rozsah addonu Posouzení ocelových konstrukcí.

Krok 6. Výpočet smykových sil v místě plastického kloubu v kloubu, V_pr + V_g

V_{pr} + V_{g} = \frac{2 \cdot M_{pr}}{L_{h}} + \frac{w_{u} \cdot L_{h}}{2}

V_{pr} + V_{g} = \frac{2 \cdot 12650 kip \cdot in}{299.8 in} + \frac{1.15 \frac{kip}{ft} \cdot 299.8 in}{2}

V_{pr} + V_{g} = 84.4 kips + 14.4 kips

V_{pr} + V_{g} = 98.8 kips

V_pr	Shear required to produce the maximum probable moment at the plastic hingeV_pr = 2M_pr/L_h
V_g	Shear from gravity loads at the plastic hinge locationV_g= w_uL_h/2
M_pr	Probable maximum moment at the plastic hinge location
L_h	Distance between plastic hinge locationsL_h = L_beam - d_c- 2S_h= 360.0 in - 15.20 in - 2*22.50 in = 299.8 inL_h is equal to L_cf (clear length of beam) when the plastic hinge location is omitted
w_u	Gravity loads on the beam

Smykové síly na plastickém kloubu

Krok 7. Stanovení očekávaného momentu na čele pásnice sloupu, M_f

M_{f} = M_{pr} + M_{extra}

M_{f} = M_{pr} + \frac{(V_{pr} + V_{g})}{S_{h}}

M_{f} = 12650 kip \cdot in + \frac{98.8 kips}{22.50 in}

M_{f} = 14872 kip \cdot in

M_f	Moment expected at the face of the column
M_pr	Probable maximum moment at the plastic hinge location
M_extra	Extra moment from the shear force at the plastic hinge location
V_pr+ V_g	Shear forces at the plastic hinge location
S_h	Distance from the face of column to the plastic hinge location

Očekávaný moment na čele sloupu

Výše uvedená rovnice zanedbává tíhové zatížení na malé části nosníku mezi plastickým kloubem a čelní stranou sloupu (1,15 kip/ft*1,875 ft = 2,16 kips*22,5 in = 48,6 k-in). This value is permitted to be included [3].

Krok 14. Výpočet požadované smykové pevnosti na čele sloupu V_u

Požadovaná smyková pevnost na čele sloupu se použije pro posouzení smykového spoje stojiny a sloupu (jedno-deskového).

V_{u} = V_{pr} + V_{g (at face of column)}

V_{u} = \frac{2 \cdot M_{pr}}{L_{h}} + \frac{w_{u} \cdot L_{cf}}{2}

V_{u} = 84.4 kips + \frac{1.15 \frac{kip}{ft} \cdot 344.8 in}{2}

V_{u} = 84.4 kips + 16.5 kips

V_{u} = 100.9 kips

V_u	Required shear strength at the face of the column
Vpr	Shear required to produce the maximum probable moment at the plastic hinge location
V_{g (at face of column)}	Shear from gravity loads at the face of the column
w_u	Gravity loads on the beam
L_cf	Clear length of the beamL_cf = L_beam - d_{c =} 360.0 in - 15.2 in = 344.8 in

Požadovaná smyková únosnost na čele sloupu

To be more precise, the calculation above shows V_g taken at the face of the column instead of at the centerline (as shown in the AISC example [2]). Drobný rozdíl je patrný ve smykových diagramech (obrázek 3).

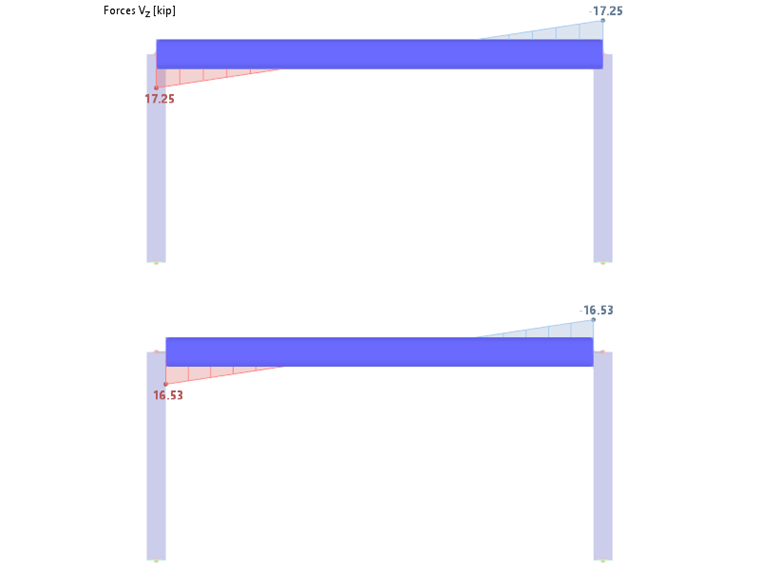

3 Smykové síly ve střednici a líci sloupu

Hodnoty získané z výše uvedených vzorců lze porovnat s výsledkem programu RFEM v sekci „Požadavky na seizmicitu“ (obrázek 1). Malé nesrovnalosti jsou způsobeny zaoblením. Výsledek lze také zahrnout do tiskového protokolu (obrázek 4).

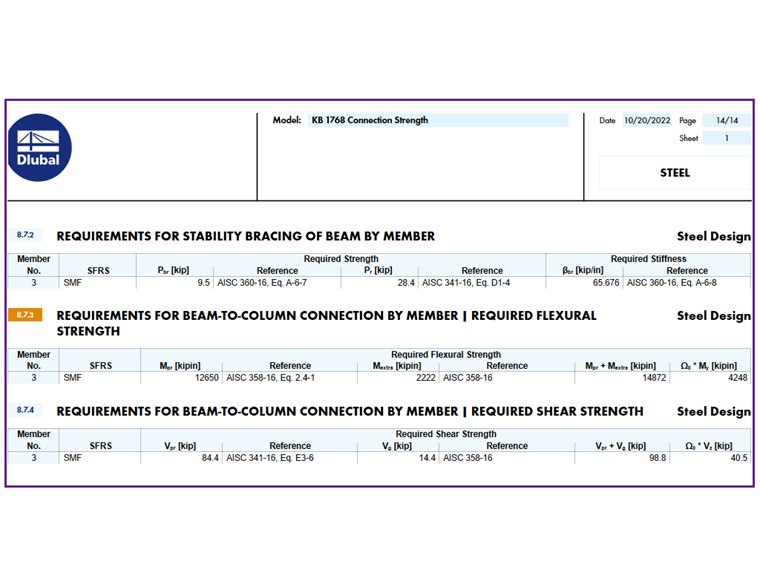

4 Tiskový protokol

Podrobný postup při posouzení šroubů, pásnicových desek, jednoduchých, průběžných a zdvojených desek není obsahem tohoto článku. Proto byly v tomto článku vynechány kroky pro tato posouzení.

Uvedeny jsou zde také momentové a smykové požadavky na základě nejhoršího případu kombinací zatížení s navýšenou pevností Ω_oM a Ω_oV. Pro posouzení běžných momentových rámů (OMF) patří k potenciálně omezujícím aspektům pevnosti přípoje seizmické zatížení s navýšením pevnosti [AISC Seismic Design Manual, Kapitola 4.2 (b)].
