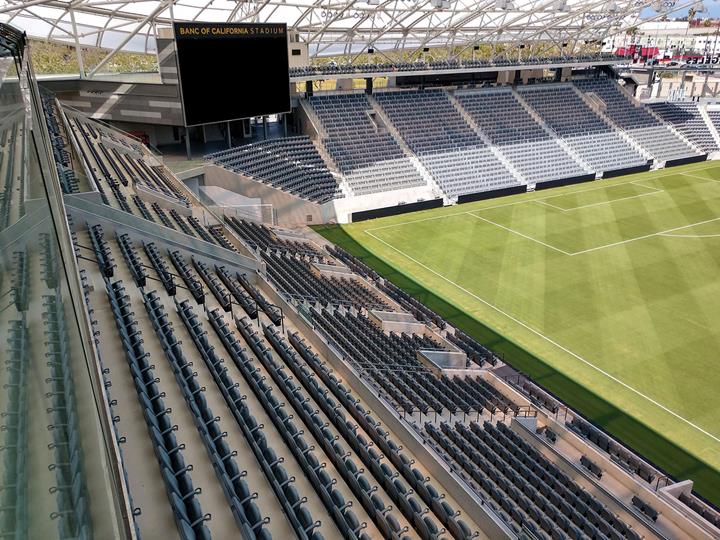

Алюминиевые трибуны футбольного стадиона ФК Лос-Анджелес в Лос-Анджелесе, Калифорния

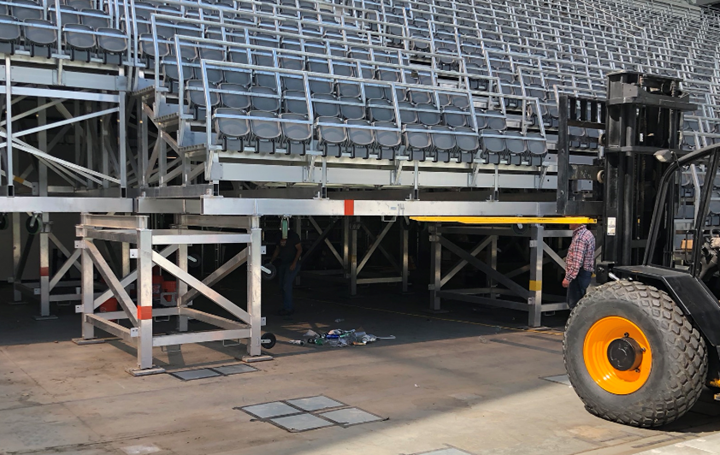

Мобильные трибуны в северной зоне стадиона ФК Лос-Анджелес с трех сторон окружены трибунами из сборного железобетона. Все мобильные трибуны представляют собой отдельностоящие конструкции. Их система сделана из алюминиевых ферм, прикрепленных болтами к несущей алюминиевой конструкции.

Расстояние между опорными башнями составляют около 5 метров. Большинство стержней представляют собой алюминиевые квадратные и прямоугольные трубки. Башни крепятся к железобетонному основанию винтами с внутренней резьбой к вставкам, приклеенным к бетону. После демонтажа трибун поверхность остается целостной.

Проектное ршение потребовало от Trex Commercial Products установки складных сидений и ограждения для защиты зоны стоячих зрительских мест. Складные сиденья встроены в защитное ограждение и прикреплены к передней части алюминиевых ступеней.

Расчет

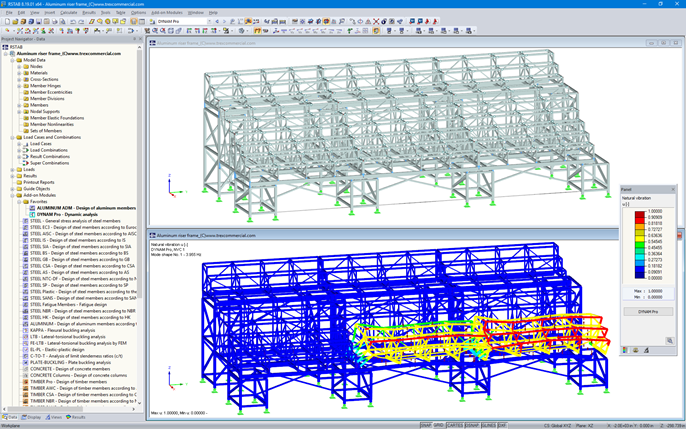

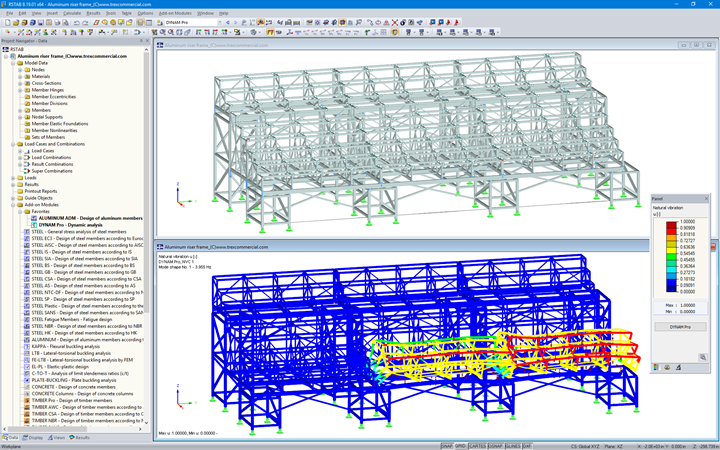

Основные трудности проектирования были связаны с использованными материалами и применением данной конструкции. Поскольку это алюминиевая сварная конструкция, необходимо было учитывать уменьшенные значения в зоне сварки. Это было выполнено с помощью дополнительного модуля ALUMINUM ADM к RSTAB. Дополнительный модуль DYNAM Pro был использован для анализа форм собственных колебаний и работы конструкции, при значительном ритмичном движении зрителей.

Владельцы Larry Berg, Brandon Beck, Bennett Rosenthal, Peter Guber, Tom Penn, Henry Nguyen, Ruben Gnanalingam, Vincent Tan, Will Ferrell, Mia Hamm Garciaparra, Nomar Garciaparra, Earvin Johnson, Goodwin Gaw, Chad Hurley, Tucker Kain, Kirk Lacob, Mitch Lasky, Mark Leschly, Mike Mahan, Marc Merrill, Irwin Raij, Tony Robbins, Lon Rosen, Paul Schaeffer, Brandon Schneider, Allen Shapiro, Mark Shapiro, Jason Sugarman, Joe Tsai, Harry Tsao, Rick Welts
Архитектор Gensler, США
www.gensler.com
Расчет и проектирование конструкций Trex Commercial Products, США
www.trexcommercial.com
Монтаж Harriot Contracting LLC, США


Спецификации проекта

Данные о модели

Количество узлов 1796
Количество стержней 2747
Количество загружений 13
Количество сочетаний нагрузок 22
Количество расчетных сочетаний 8
Общий вес 9,136 t
Размеры (метрические) 7,836 x 19,964 x 6,191 m
Размеры (имперские) 25.71 x 65.5 x 20.31 feet
Версия программы 8.14.02
