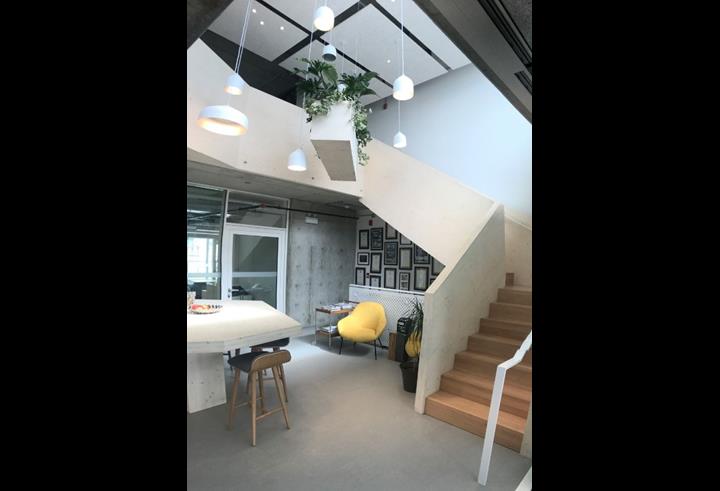

Лестница из CLT в главной штаб-квартире Naikoon в Ванкувере, Канада

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

957x

Лестница из кросс-ламинированной древесины

Подробности о проекте

Панели CLT были изготовлены и предварительно обработаны в KLH Austria. Технология склеивания TS3, примененная для данного проекта, допускает соединение деревянных изделий стыковым способом и не требует каких-либо гвоздей или шурупов. Данный метод склеивания идеально подходит для архитекторов и строителей, мечтающих о реализации смелых идей, таких как длинные деревянные балки, конструкции складок и криволинейные элементы.

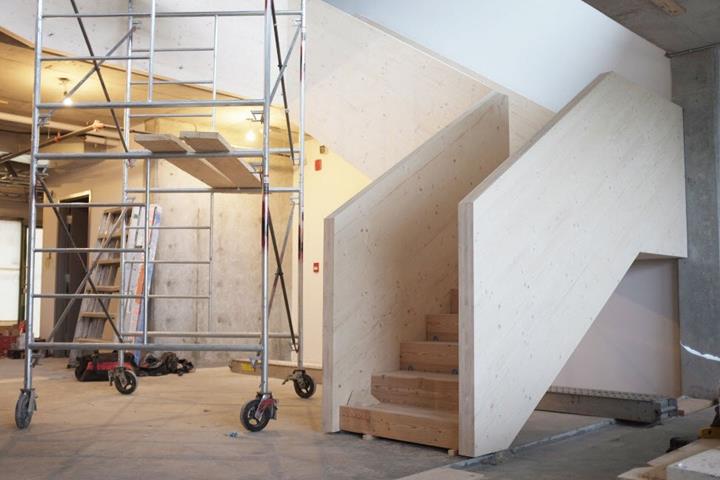

Сотрудники Naikoon и другие специалисты по проектированию конструкции приняли участие в интенсивном тренинге, организованном экспертами TS3, который ознакомил с исследованиями и разработками TS3 и обучил практическим навыкам применения технологии склеивания. Монтаж лестниц также был выполнен командой TS3, это заняло чуть больше недели.

Подробности о конструкции

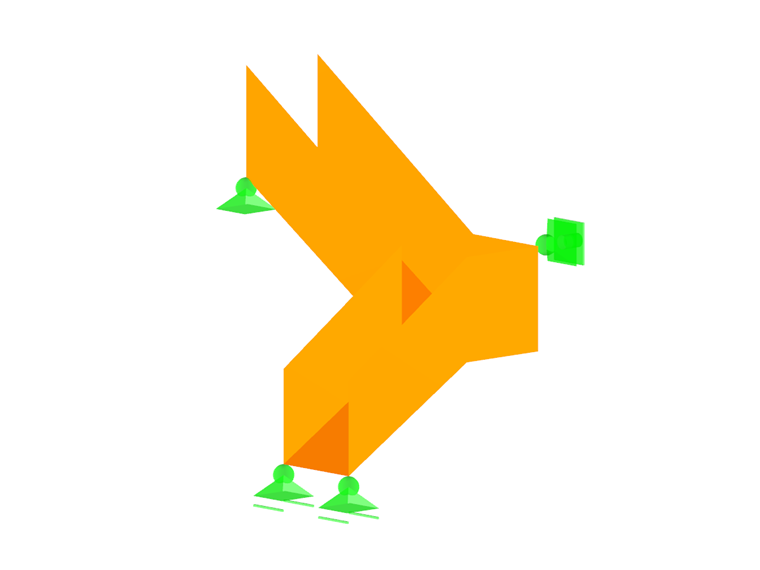

Лестница CLT опирается только у основания и сверху, с помощью плавающей площадки. В соответствии с геометрией, требуется жесткая конструкция, способная воспринимать изгибающие и крутящие моменты.

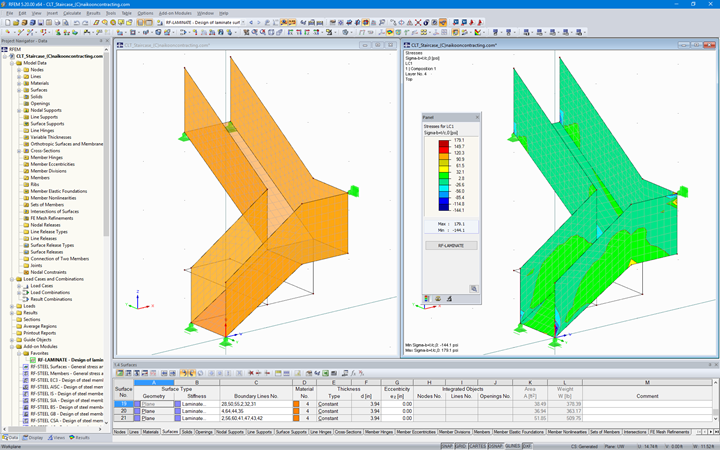

Конструкция была рассчитана в RFEM, с применением дополнительного модуля RF-LAMINATE. RF-LAMINATE позволил быстро настроить и смоделировать различные слои CLT для анализа их работы и распределения напряжений.

Поскольку соединения содержат только один слой клея, расчет и проектирования были относительно просты, по сравнению с другими более сложными типами соединений, которые могли быть использованы для данного случая.
