Параметризация геометрии U-образной рампы с поручнями, в двух пролетах с промежуточной площадкой. Включая нагрузки на поверхность и перила.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

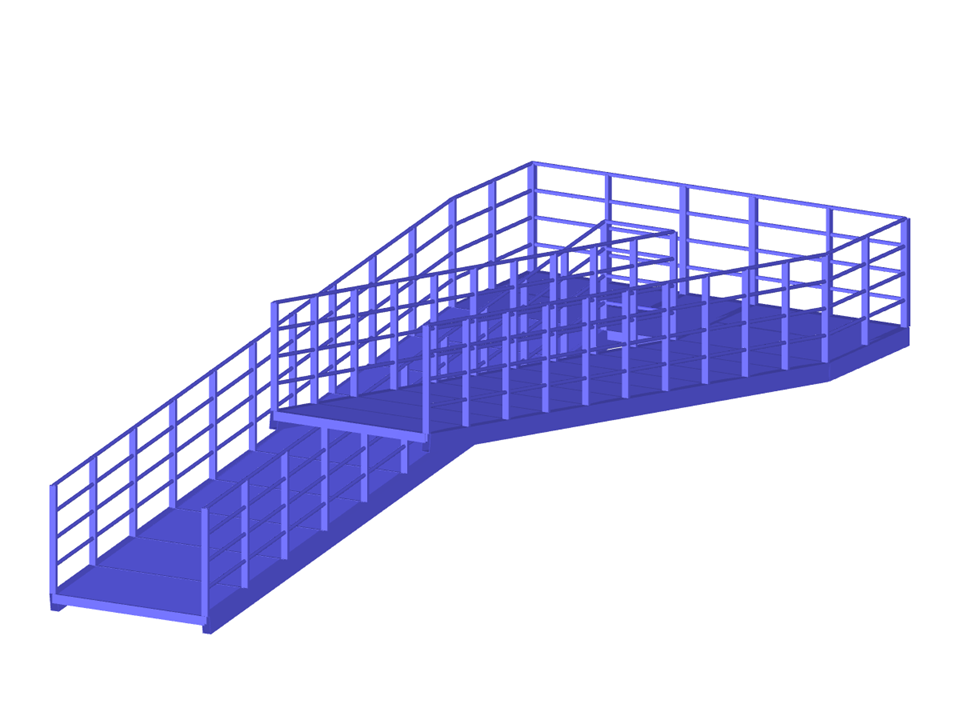

П-образная рампа с площадкой для приземления
Параметры блока можно редактировать динамически | |
Количество узлов | 290 |
Количество линий | 179 |
Количество стержней | 179 |
Количество поверхностей | 5 |
Количество загружений | 3 |
Общий вес | 8,306 t |
Размеры (метрические) | 5,400 x 12,017 x 4,320 m |
Размеры (имперские) | 17.72 x 39.43 x 14.17 feet |
Версия программы | 5.26.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
