Скачайте данную модель гаража с частично ветропроницаемой поверхностью и откройте ее, например, в программе для моделирования воздействий ветра RWIND.

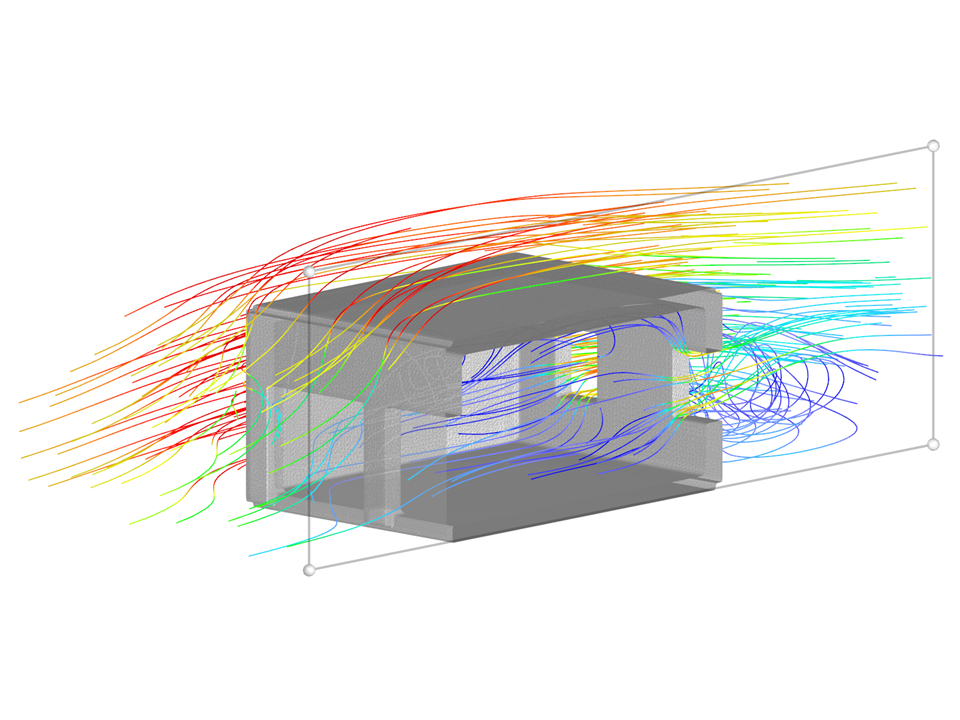

Модель гаража с частично ветрозащитной поверхностью
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Кладка Жилого Дома](/ru/webimage/034877/3397366/EN_1.jpg?mw=512&hash=260f0b94692c0df1052c0bd3f9a8f4f98fea69b7)
![Структура, показанная в качестве примера](/ru/webimage/031198/3304005/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Активация нормативов для мастеров нагрузок](/ru/webimage/027834/3218759/1._en.png?mw=512&hash=16f860c38686e034dadab441d2334987f3d4ab85)
![КБ 001870 | Статический расчет с ветровыми нагрузками, основанными на экспериментально измеренных давлениях в программах RWIND 2 и RFEM 6](/ru/webimage/046682/3668998/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Характерная для 002819 | Величины поля потока](/ru/webimage/050342/3881104/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В программах RFEM и RSTAB можно визуализировать величины поля потока давления, скорости, кинетической энергии и скорости рассеивания турбулентности при моделировании ветра.
Плоскости обрезки выравниваются по соответствующему направлению ветра.
![Характеристики 002746 | Анзац ветровой нагрузки](/ru/webimage/047175/3688544/47175.png?mw=512&hash=92558eee30ca35a36317ae0c81415eb079ba4e72)
Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.
Как применить значения, полученные экспериментальным путем, можно узнать в этой статье из Базы знаний: Статический расчёт с ветровыми нагрузками на основе экспериментально измеренного давления с помощью RWIND 2 и RFEM 6
![Характеристики 002649 | Отображение результатов RWIND непосредственно в RFEM 6](/ru/webimage/043004/3572831/2023-08-15-07-12-55.png?mw=512&hash=0b716b063ad4126a4590e42d13a7a1974c015cac)
Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.
На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:
- Давление на поверхность
- Коэффициент поверхности cp
- Расстояние от стены y+ (стационарный поток)
![Функция 002551 | Свободно регулируемая ветровая проницаемость для поверхностей](/ru/webimage/035403/3435910/35403_EN.png?mw=512&hash=e357887a3f1c878d13b4cfc9eb821533b9c3bc05)
С помощью RWIND 2 Pro вы можете легко нанести на поверхность проницаемость. Все, что вам нужно, это определение
- коэффициента Дарси D,
- коэффициента инерции I и
- длина пористой среды в направлении потока L,
для определения ограничений давления между передней и задней частью пористой зоны. Благодаря этой настройке вы получите поток через эту зону с отображением результатов, состоящим из двух частей, по обеим сторонам области зоны.
Но и это еще не все. Кроме того, создание упрощённой модели позволяет распознать проницаемые зоны и учитывать соответствующие отверстия в обшивке модели. Можно ли обойтись без сложного геометрического моделирования пористого элемента? Понятное дело - тогда у нас хорошие новости! Благодаря точному определению параметров проницаемости можно избежать именно этого неприятного процесса. Используйте эту функцию для моделирования проницаемых брезентов для строительных лесов, пылезащитных занавесок, сетчатых конструкций и т.д. Вы будете поражены!
