Téléchargez ici le modèle de ce garage avec surface partiellement perméable au vent et ouvrez-le dans le programme de simulation des flux de vent RWIND.

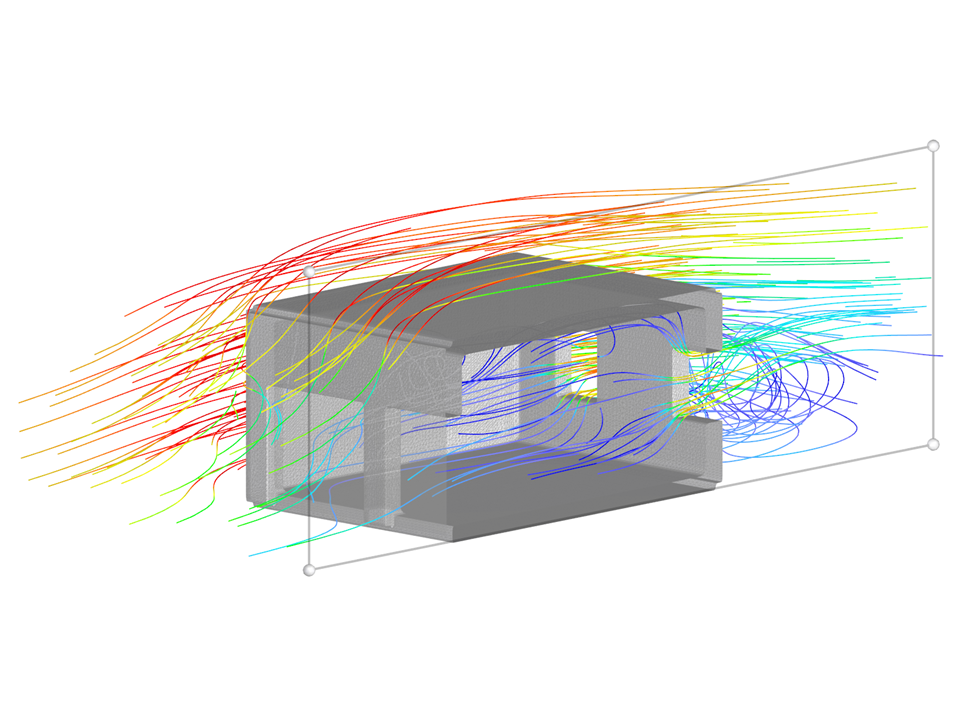

Modèle de garage avec surface partiellement perméable au vent
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
![Bâtiment résidentiel en maçonnerie](/fr/webimage/034877/3397366/EN_1.jpg?mw=512&hash=260f0b94692c0df1052c0bd3f9a8f4f98fea69b7)
![Structure montrée à titre d'exemple](/fr/webimage/031198/3304005/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Activation des normes pour les assistants de charge](/fr/webimage/027834/3218759/1._en.png?mw=512&hash=16f860c38686e034dadab441d2334987f3d4ab85)
![Fonctionnalité 002819 | Grandeurs du champ d'écoulement](/fr/webimage/050342/3881104/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans RFEM et RSTAB, vous pouvez afficher les grandeurs du champ d’écoulement pression, vitesse, énergie cinétique turbulente et taux de dissipation de turbulence pour la simulation des flux de vent.
Les plans de coupe sont alignés avec la direction de vent respective.
![Fonctionnalité 002746 | Application de charges de vent à partir de valeurs de pression déterminées expérimentalement](/fr/webimage/047175/3693658/47175-FR.png?mw=512&hash=38e302751945b414ecc0a2610a2e6e76d1eeb2ce)
Si des pressions surfaciques déterminées expérimentalement sont disponibles pour un modèle, vous pouvez les appliquer pour un modèle structurel dans RFEM 6, les traiter dans RWIND 2 et les utiliser en tant que charge de vent pour une analyse statique dans RFEM 6.
Cet article de notre base de connaissance décrit comment appliquer les valeurs déterminées à titre expérimental : Analyse statique avec des charges de vent issues de pressions mesurées expérimentalement avec RWIND 2 et RFEM 6
![Fonctionnalité 002649 | Affichage des résultats de RWIND directement dans RFEM 6](/fr/webimage/043004/3674334/43004-FR.png?mw=512&hash=96478e2faf5af87e9e6a36a949634f2be74a6d60)
Les résultats de RWIND peuvent être affichés directement dans le logiciel principal. Dans le « Navigateur - Résultats », sélectionnez le type de résultat « Analyse de simulation des flux de vent » dans la liste ci-dessus.
Les résultats suivants, relatifs au maillage de calcul RWIND, sont actuellement disponibles :
- Pression surfacique
- Coefficient de surface cp
- Distance à la paroi y+ (flux stationnaire).
![Fonctionnalité 002551 | Perméabilité au vent librement réglable pour les surfaces](/fr/webimage/035403/3674050/35403-FR.png?mw=512&hash=bb8ed435bd378cf4b3ebe5a0d6ff3ba55d81e3e8)
Avec RWIND 2 Pro, vous pouvez facilement appliquer une perméabilité à une surface. Vous avez seulement besoin de définir :
- le coefficient de Darcy D,
- le coefficient d'inertie I et
- la longueur du milieu poreux dans la direction du flux L,
pour définir une condition aux limites de pression entre l'avant et l'arrière d'une zone poreuse. Grâce à ce paramètre, vous obtiendrez un flux à travers cette zone avec un affichage des résultats en deux parties des deux côtés de la zone.
Ce n'est pas tout. De plus, la génération du modèle simplifié reconnaît les zones perméables et prend en compte les ouvertures correspondantes dans l'enveloppe du modèle. Vous pourriez vous passer d'une modélisation géométrique élaborée de l'élément poreux ? C'est compréhensible, et dans ce cas nous avons de bonnes nouvelles ! La définition pure des paramètres de perméabilité permet d'éviter précisément ce processus désagréable. Utilisez cette fonctionnalité pour simuler des bâches d'échafaudage perméables, des rideaux anti-poussière, des structures à maillages, et plus encore.
