Данная модель использовалась в статье базы знаний 'Методы расчёта на устойчивость по норме EC3 в программе RFEM 6'.

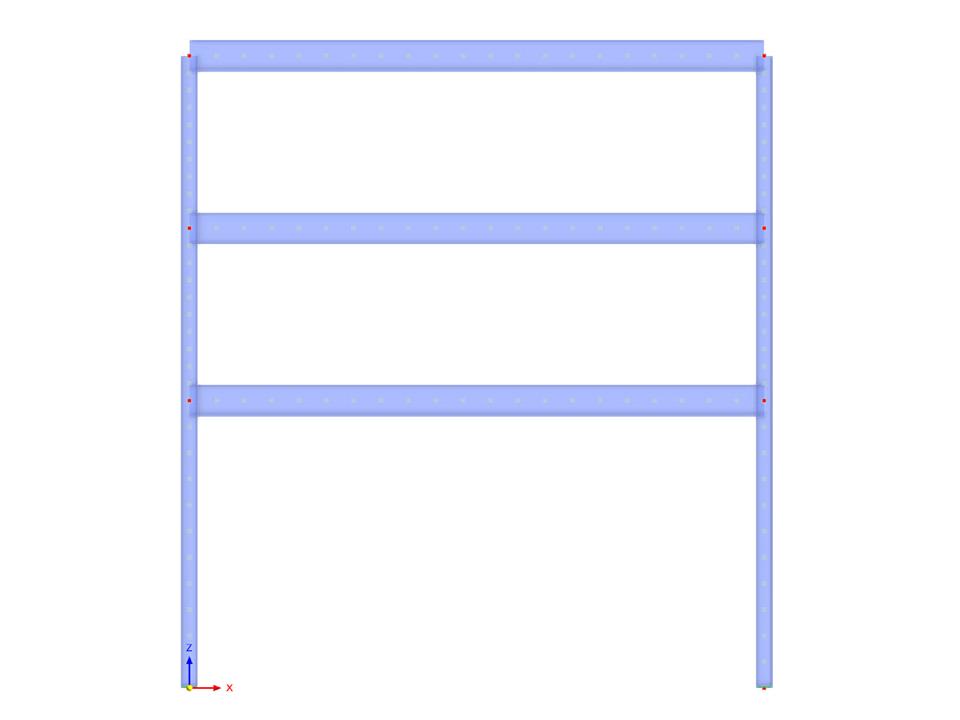

Стальные строительные леса
Количество узлов | 8 |
Количество линий | 9 |
Количество стержней | 9 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 1 |
Количество расчетных сочетаний | 0 |
Общий вес | 4,705 t |
Размеры (метрические) | 10,000 x 11,000 x 0,000 m |
Размеры (имперские) | 32.81 x 36.09 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
