Скачайте здесь модель алюминиевой фасадной конструкции и откройте ее с помощью программы расчета конструктивных элементов RFEM.
Эта модель будет использована в бесплатном вебинаре «Моделирование и расчет алюминиевых конструкций в RFEM 6 и RSTAB 9» 13 сентября 2022 года (немецкий язык, 15 сентября 2022 года, английский язык).Модель, используемая в
- Моделирование и расчёт алюминиевых конструкций в RFEM 6 и RSTAB 9
- Программы для расчёта алюминиевых конструкций | RFEM 6 и RSTAB 9 от Dlubal Software
- Моделирование и расчёт алюминиевых конструкций в RFEM 6 и RSTAB 9
- Программы для расчёта и проектирования деревянных конструкций | RFEM 6 и RSTAB 9 от Dlubal Software

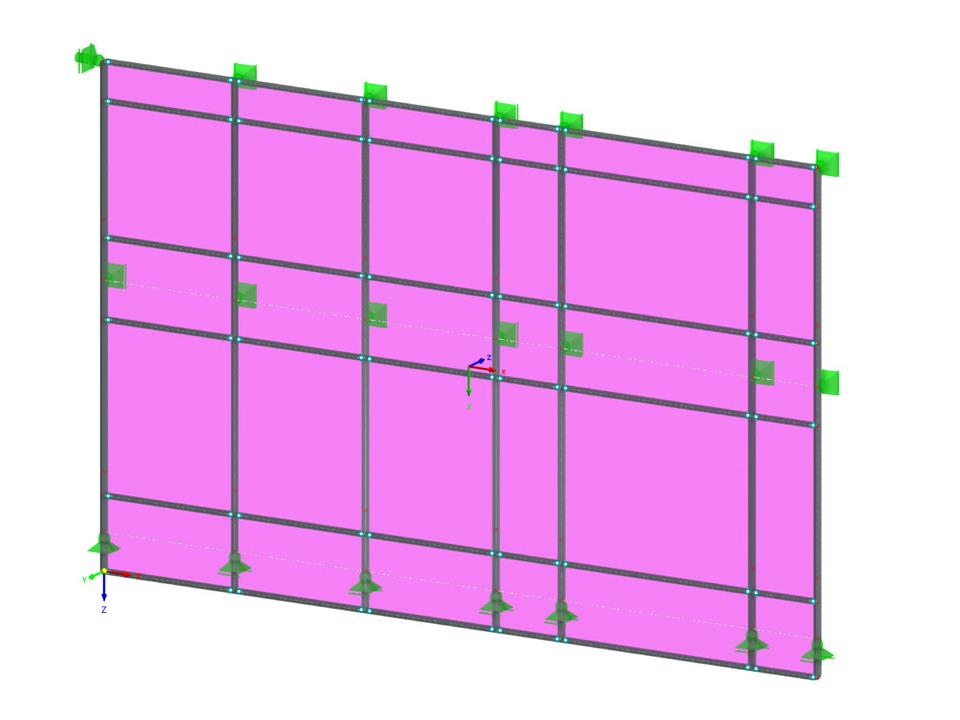

Конструкция фасада из алюминия
| Количество узлов | 53 |
| Количество линий | 78 |
| Количество стержней | 78 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 5 |
| Количество сочетаний нагрузок | 18 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,562 t |
| Размеры (метрические) | 13,000 x 7,800 x 0,000 m |
| Размеры (имперские) | 42.65 x 25.59 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
