Scarica qui il modello di una struttura per facciate in alluminio e aprilo nel programma di calcolo agli elementi finiti RFEM.
Questo modello sarà utilizzato nel webinar gratuito "Modellazione e progettazione di strutture in alluminio in RFEM 6 e RSTAB 9" il 13 settembre 2022 (in tedesco, 15 settembre 2022, in inglese).Modello utilizzato in
- Modellazione e verifica di strutture in alluminio in RFEM 6 e RSTAB 9
- Software di analisi strutturale per costruzioni di alluminio | RFEM 6 e RSTAB 9 di Dlubal Software
- Modellazione e verifica di strutture in alluminio in RFEM 6 e RSTAB 9
- Software di analisi strutturale e progettazione per strutture in legno | RFEM 6 e RSTAB 9 di Dlubal Software

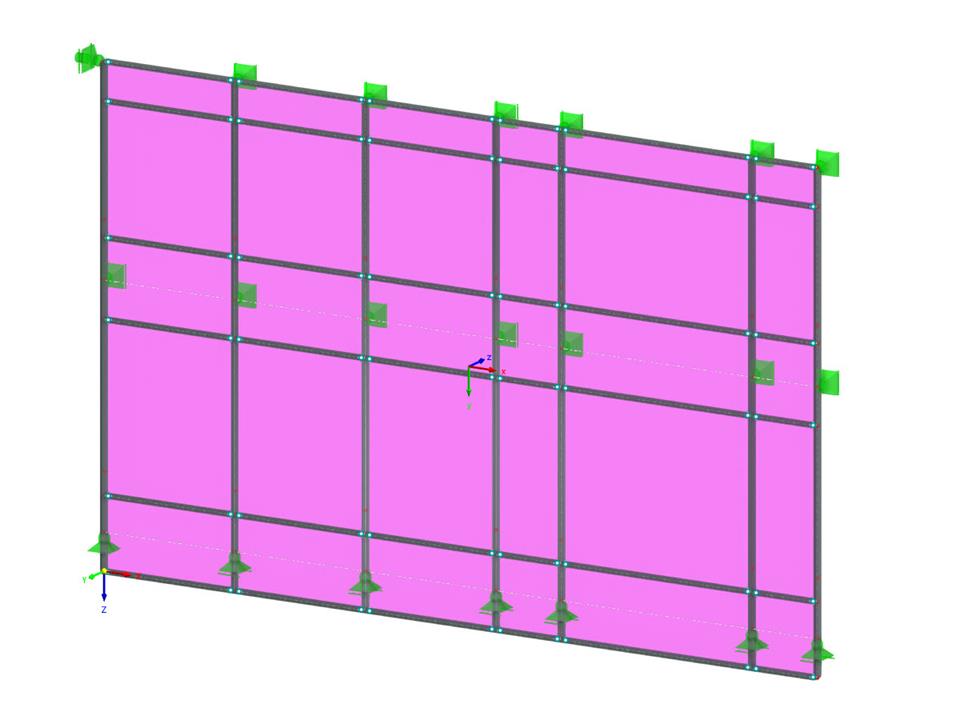

Costruzione di facciate in alluminio
| Numero di nodi | 53 |
| Numero di linee | 78 |
| Numero di aste | 78 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 5 |
| Nr. di combinazioni di carico | 18 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,562 t |
| Dimensioni (metriche) | 13.000 x 7.800 x 0.000 m |
| Dimensioni (imperiali) | 42.65 x 25.59 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
