A model created by the technical team of Dlubal Latam. The model is also available as a parameterized block at the Dlubal Latam site.
The file to download contains a parametrized model saved as a block (*.rf6 file type).

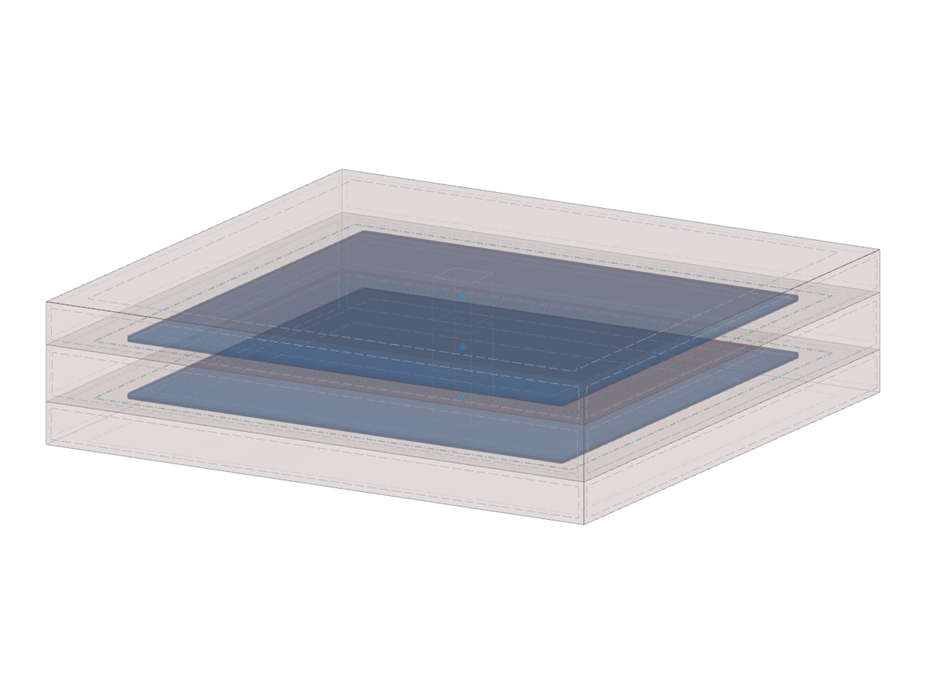

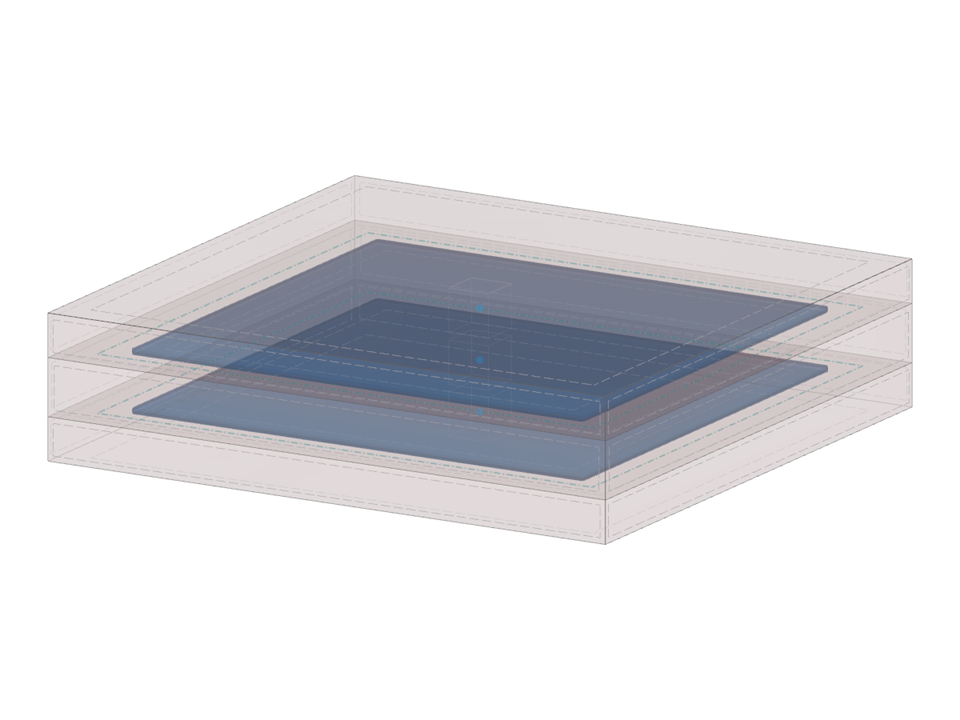

Неопреновая опора
Параметры блока можно редактировать динамически | |
Количество узлов | 24 |
Количество линий | 36 |
Количество стержней | 0 |
Количество поверхностей | 18 |
Количество тел | 3 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,025 t |
Размеры (метрические) | 0,420 x 0,100 x 0,400 m |
Размеры (имперские) | 1.38 x 0.33 x 1.31 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
