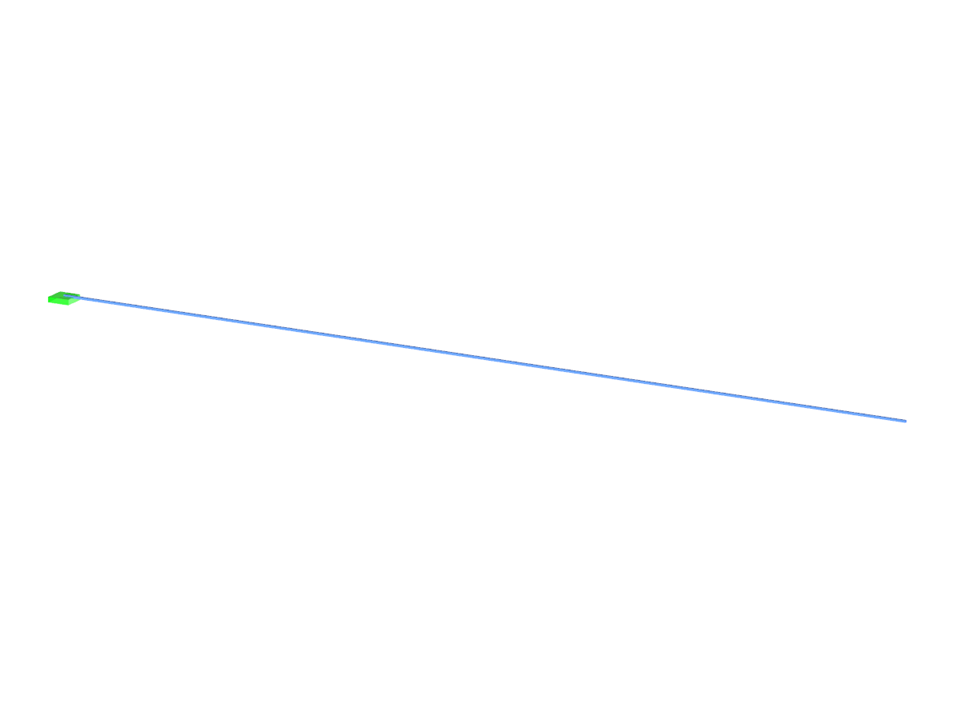

Контрольный пример 0020 | 3
Количество узлов | 4 |
Количество линий | 4 |
Количество стержней | 0 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Размеры (метрические) | 2,000 x 0,000 x 0,005 m |
Размеры (имперские) | 6.56 x 0 x 0.02 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
