Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs или *.rf6). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.
Модель была создана группой инженеров Dlubal Latam.

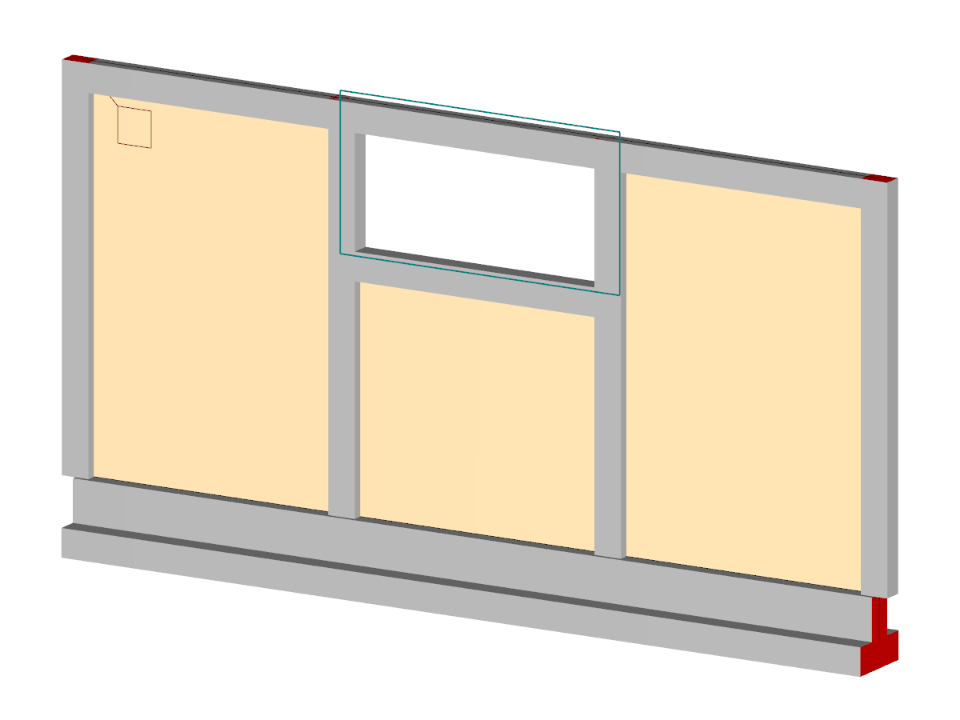

Стена из кладки с отверстием наверху
Параметры блока можно редактировать динамически | |
Количество узлов | 10 |
Количество линий | 11 |
Количество стержней | 11 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 0 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 5,029 t |
Размеры (метрические) | 6,000 x 2,800 x 0,000 m |
Размеры (имперские) | 19.69 x 9.19 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
