Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs nebo *.rf6). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

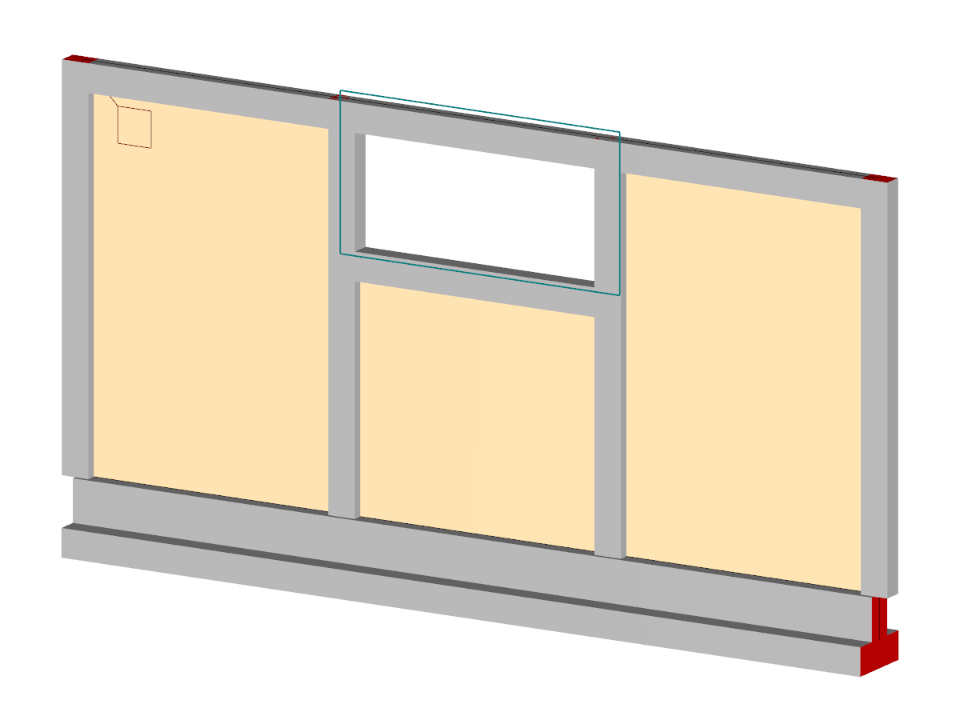

Zděná stěna s otvorem nahoře
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 10 |
Počet linií | 11 |
Počet prutů | 11 |
Počet ploch | 1 |
Počet těles | 0 |
Počet zatěžovacích stavů | 0 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 5,029 t |
Rozměry (metrické) | 6,000 x 2,800 x 0,000 m |
Rozměry (imperiální) | 19.69 x 9.19 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
