Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - по ссылке ниже.
Модель была создана группой инженеров Dlubal Latam.

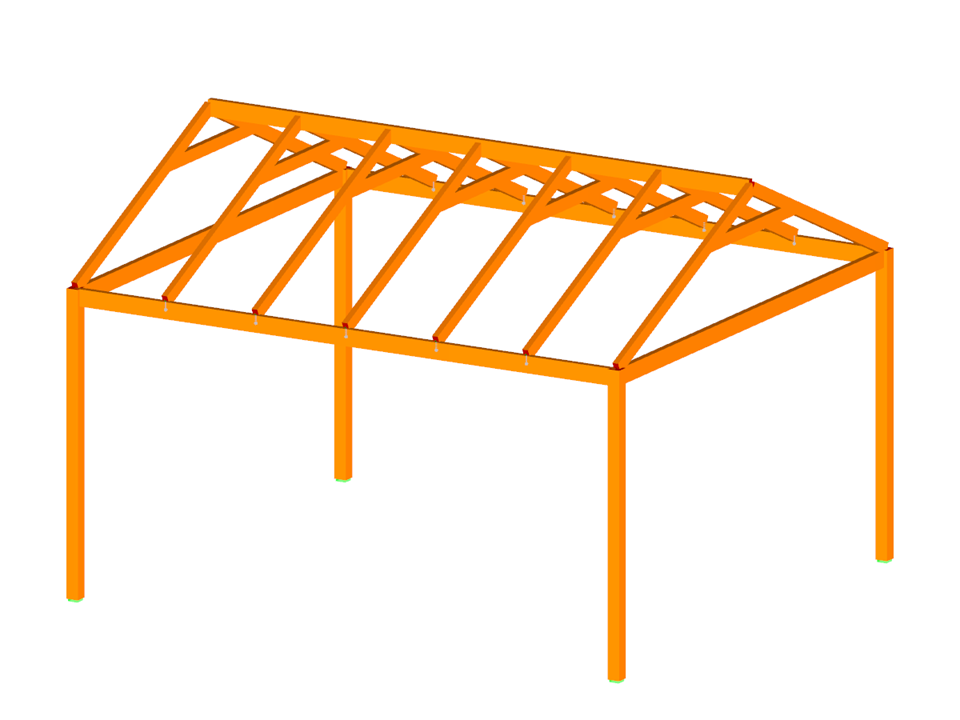

Деревянная пергола
Параметры блока можно редактировать динамически | |
Количество узлов | 39 |
Количество линий | 30 |
Количество стержней | 30 |
Количество загружений | 11 |
Количество сочетаний нагрузок | 60 |
Количество расчетных сочетаний | 2 |
Общий вес | 0,746 t |
Размеры (метрические) | 7,179 x 6,179 x 5,088 m |
Размеры (имперские) | 23.55 x 20.27 x 16.69 feet |
Версия программы | 5.20.02 |
