Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - pod odkazem níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

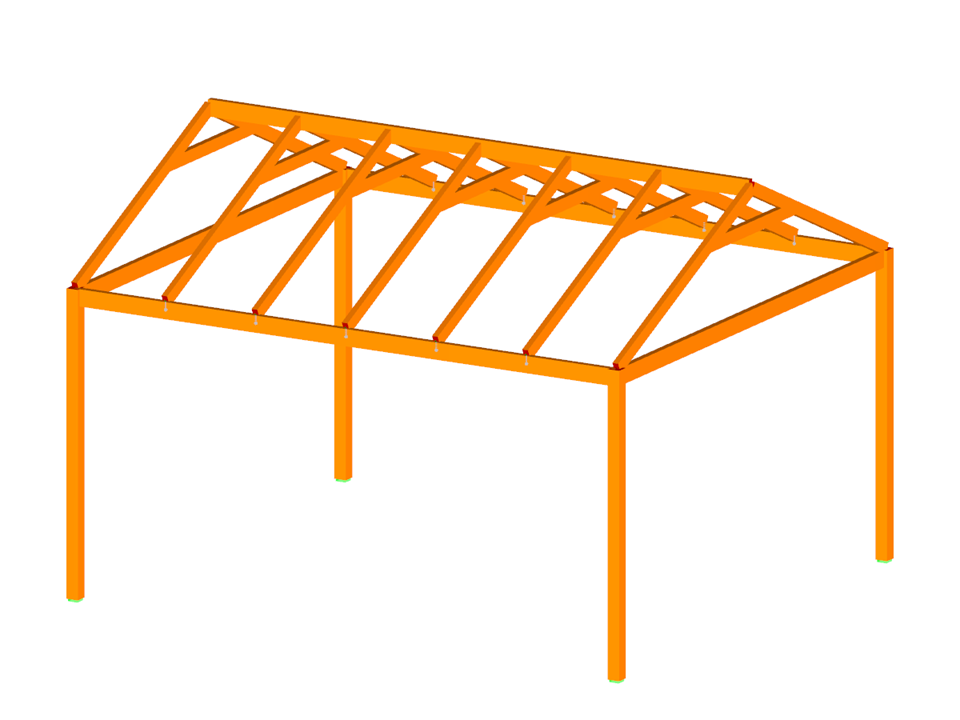

Dřevěná pergola
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 39 |
Počet linií | 30 |
Počet prutů | 30 |
Počet zatěžovacích stavů | 11 |
Počet kombinací zatížení | 60 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 0,746 t |
Rozměry (metrické) | 7,179 x 6,179 x 5,088 m |
Rozměry (imperiální) | 23.55 x 20.27 x 16.69 feet |
Verze programu | 5.20.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Pro posouzení požární odolnosti dřevěných ploch je možné zobrazit průběh zuhelnatění v závislosti na době trvání požáru.
Tento průběh zuhelnatění lze také vytisknout do tiskového protokolu.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky nosníkového panelu se definuje pomocí addonu Vícevrstvé plochy.
„Nosníkový panel“ nabízí následující výhody:
- Možnost opláštění na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění spojené hřebíky
- Opláštění spojené skobami
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávislost na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
