Ветровые нагрузки могут быть приложены к двускатным и плоским крышам с помощью генератора нагрузки. Частный случай кровли с пологим скатом меньше 5 градусов распознаётся генератором нагрузки как форма двускатной кровли. В этой ситуации генератор применяет диаграмму нагрузки для эквивалентной плоской кровли.
Данная модель это демонстрирует.

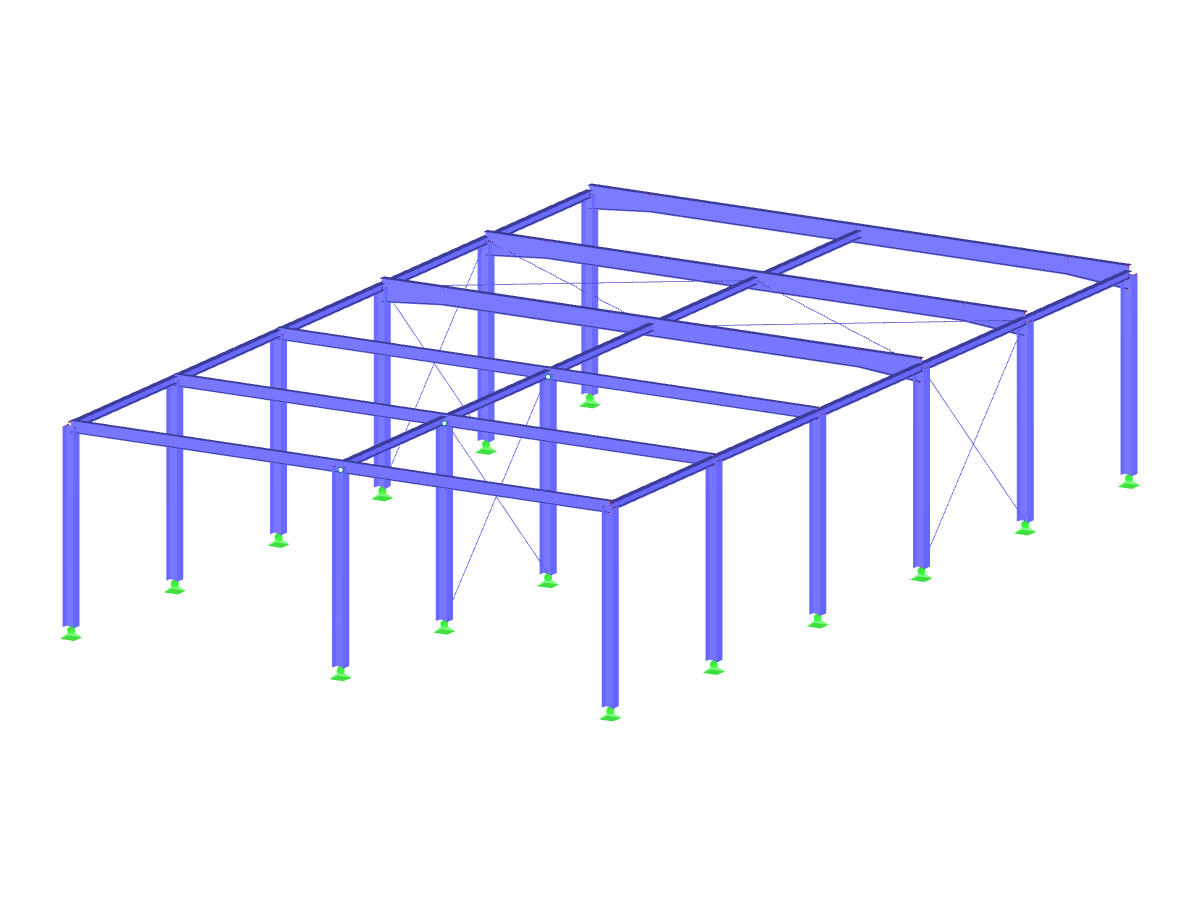

Стальное большепролётное здание с пологой двускатной кровлей
Количество узлов | 56 |
Количество стержней | 113 |
Количество загружений | 5 |
Общий вес | 12,658 t |
Размеры (метрические) | 15,500 x 15,500 x 5,165 m |
Размеры (имперские) | 50.85 x 50.85 x 16.95 feet |
Версия программы | 8.26.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
