Utilizzando il generatore di carico, i carichi del vento possono essere applicati a tetti a due falde e tetti piani. Il caso speciale di una copertura a due falde di forma piatta inferiore a 5 gradi è riconosciuto dal generatore di carico delle forme della copertura a due falde. In questa situazione, il generatore applica un diagramma di carico per una copertura piana equivalente.
Questo modello è stato utilizzato per dimostrarlo.

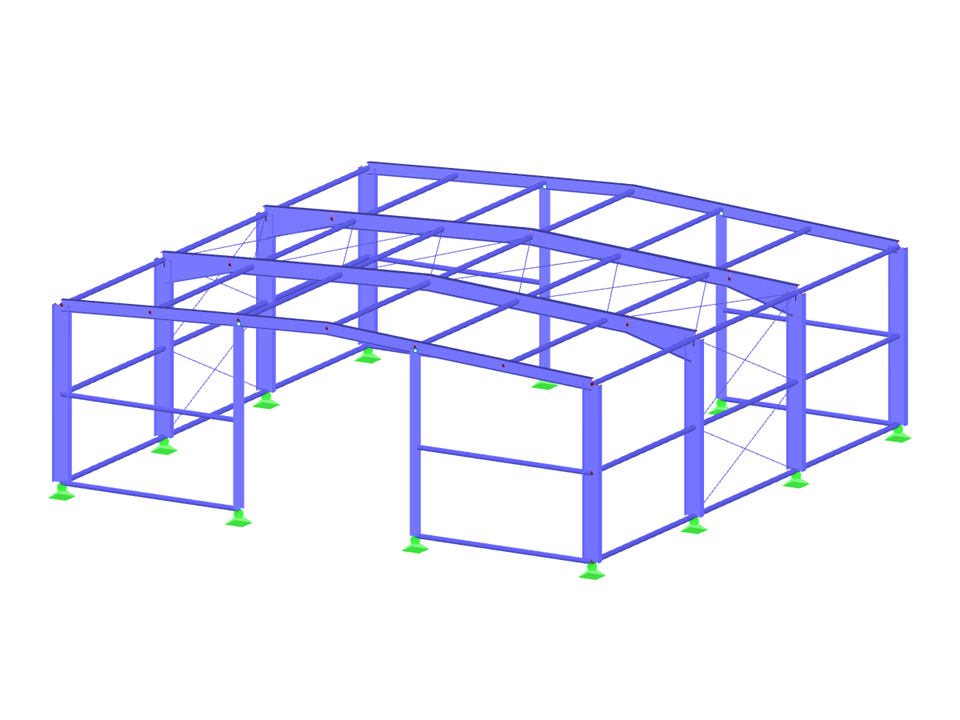

Capannone in acciaio con copertura a due falde a forma piatta
Numero di nodi | 56 |
Numero di aste | 113 |
Numero di casi di carico | 5 |
Peso totale | 12,658 t |
Dimensioni (metriche) | 15.500 x 15.500 x 5.165 m |
Dimensioni (imperiali) | 50.85 x 50.85 x 16.95 feet |
Versione del programma | 8.26.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
