Эта модель была использована для демонстрации типов нагрузки «Начальное предварительное напряжение» и «Конечное предварительное напряжение».

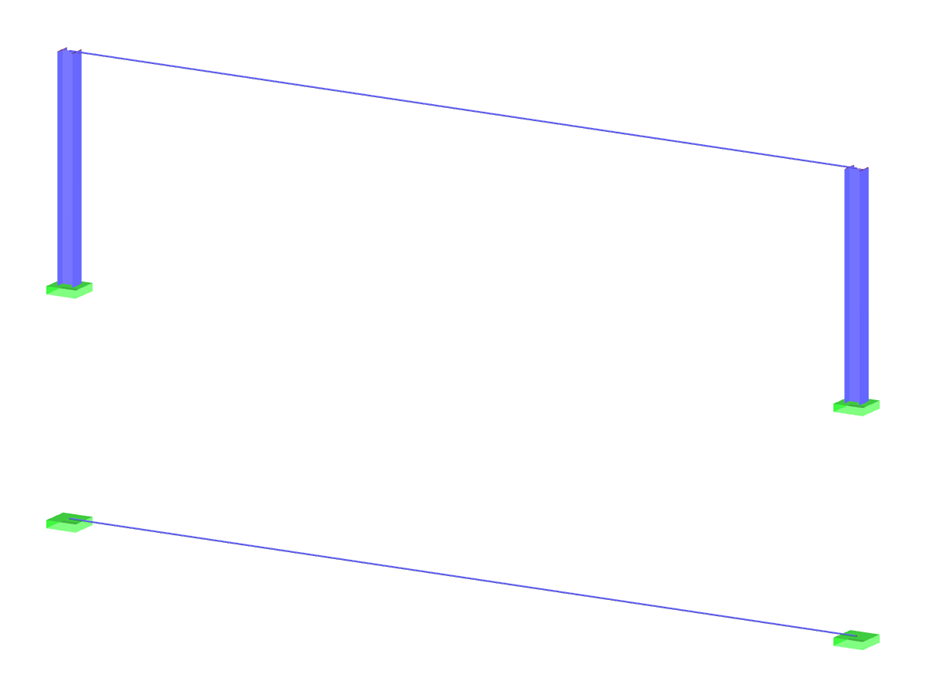

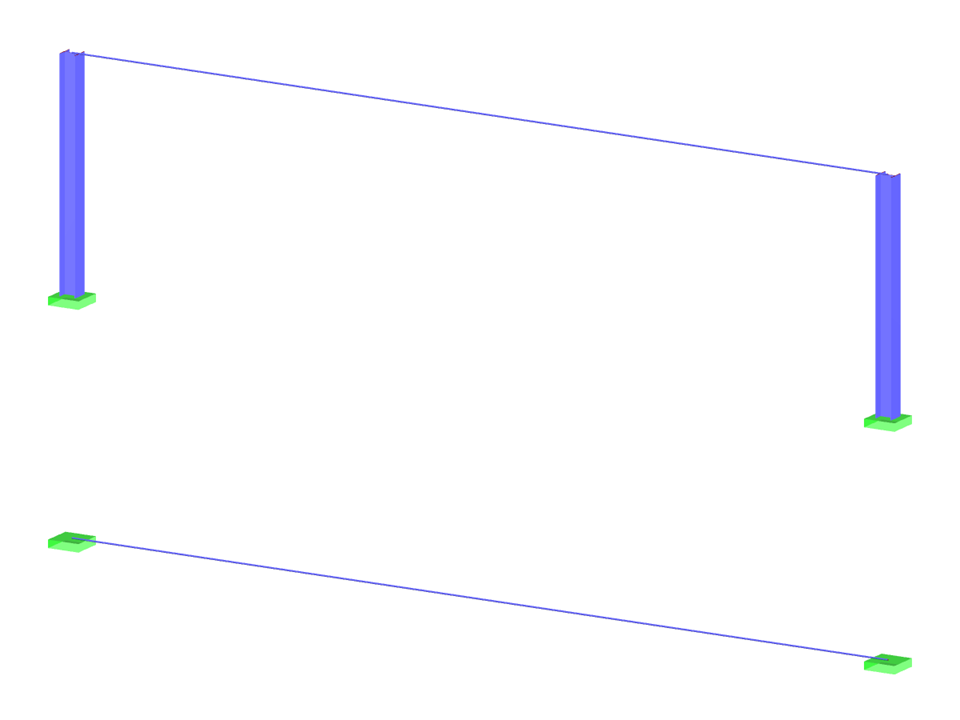

Канат между опорами и консолями
Количество узлов | 6 |
Количество линий | 4 |
Количество стержней | 4 |
Количество загружений | 2 |
Общий вес | 0,876 t |
Размеры (метрические) | 15,559 x 0,559 x 8,280 m |
Размеры (имперские) | 51.05 x 1.83 x 27.17 feet |
Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
