Ce modèle a été utilisé pour démontrer les types de charge «Précontrainte initiale» et «Précontrainte finale».

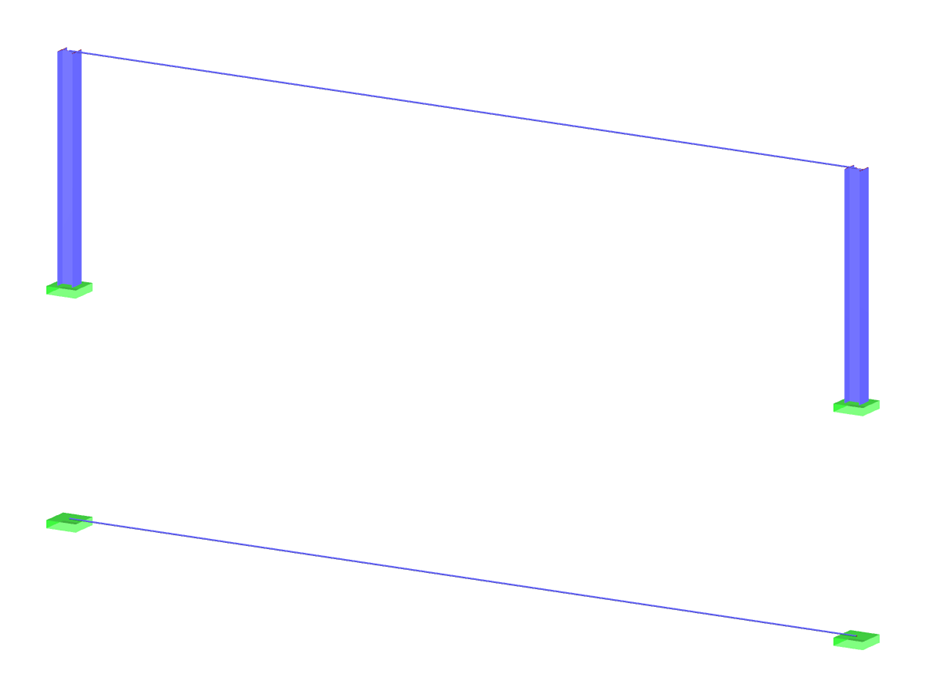

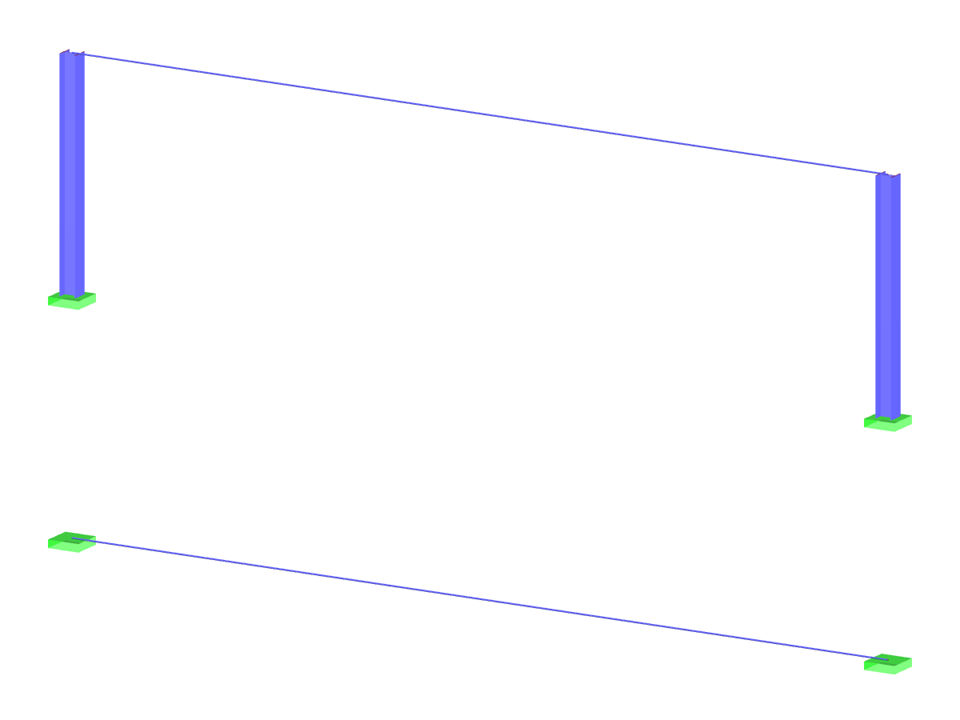

Câble entre les appuis et les porte-à-faux
Nombre de nœuds | 6 |
Nombre de lignes | 4 |
Nombre de barres | 4 |
Nombre de cas de charge | 2 |
Poids total | 0,876 t |
Dimensions (métrique) | 15,559 x 0,559 x 8,280 m |
Dimensions (impériales) | 51.05 x 1.83 x 27.17 feet |
Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
