Расширение торгового центра Centrum Černý Most в Праге было завершено и открыто в марте 2013 года. Над проектом работали архитекторы из британской компании Benoy.
С архитектурной точки зрения, самым впечатляющим конструктивным элементом торгового центра «Черный мост» является частично застекленная кровля над ресторанным двориком. Именно здесь расчет уникальной стальной конструкции нашел свое применение.
Helika a.s.
Прага, Чехия
www.obermeyer.cz

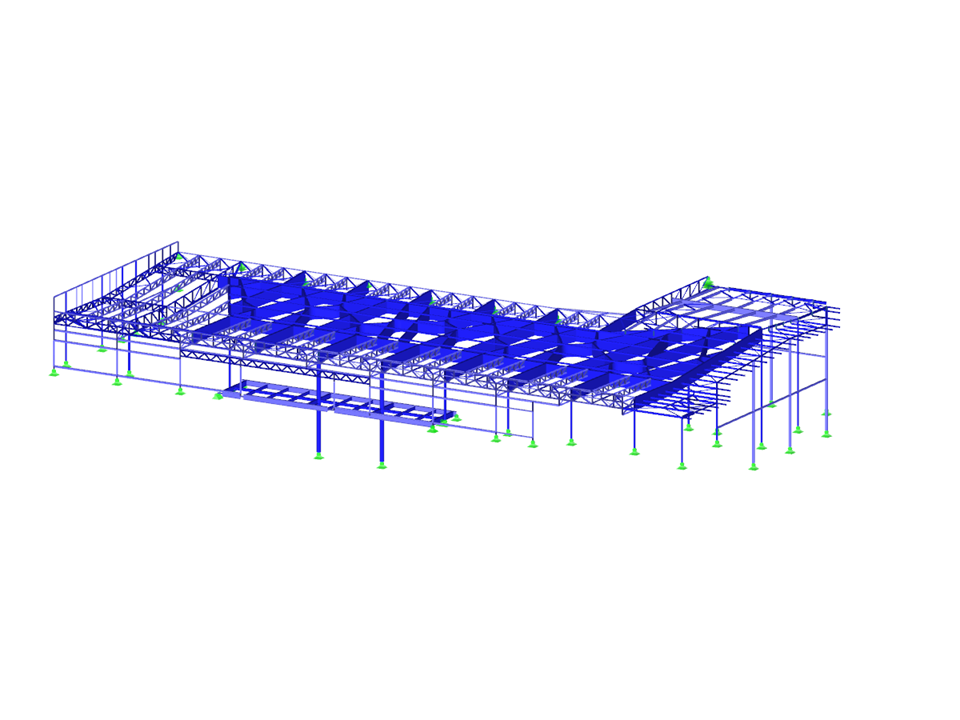

RFEM модель кровли фуд -корта с результатами деформаций (© Helika as)
С архитектурной точки зрения, самым впечатляющим конструктивным элементом торгового центра «Черный мост» является частично застекленная кровля над ресторанным двориком. Именно здесь расчет уникальной стальной конструкции нашел свое применение.
Helika a.s.
Прага, Чехия
www.obermeyer.cz
RFEM модель кровли фуд -корта с результатами деформаций (© Helika as)
Стальная конструкция кровли
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 1593 |
Количество линий | 2481 |
Количество стержней | 2367 |
Количество поверхностей | 1 |
Количество тел | 0 |
Количество загружений | 20 |
Количество сочетаний нагрузок | 10 |
Количество расчетных сочетаний | 2 |
Общий вес | 290,938 t |
Размеры (метрические) | 81,800 x 14,094 x 48,901 m |
Размеры (имперские) | 268.37 x 46.24 x 160.44 feet |
