L'ampliamento del centro commerciale "Centrum Černý Most" a Praga è stato completato e inaugurato nel marzo 2013. Il progetto è stato progettato dagli architetti della società britannica Benoy.
Dal punto di vista architettonico, la componente strutturale più impressionante del centro commerciale Černý Most è la copertura parzialmente vetrata sopra l'area ristorazione. È qui che il design della struttura in acciaio ha trovato il suo uso.
Helika a.s.
Praga, Repubblica Ceca
www.obermeyer.cz

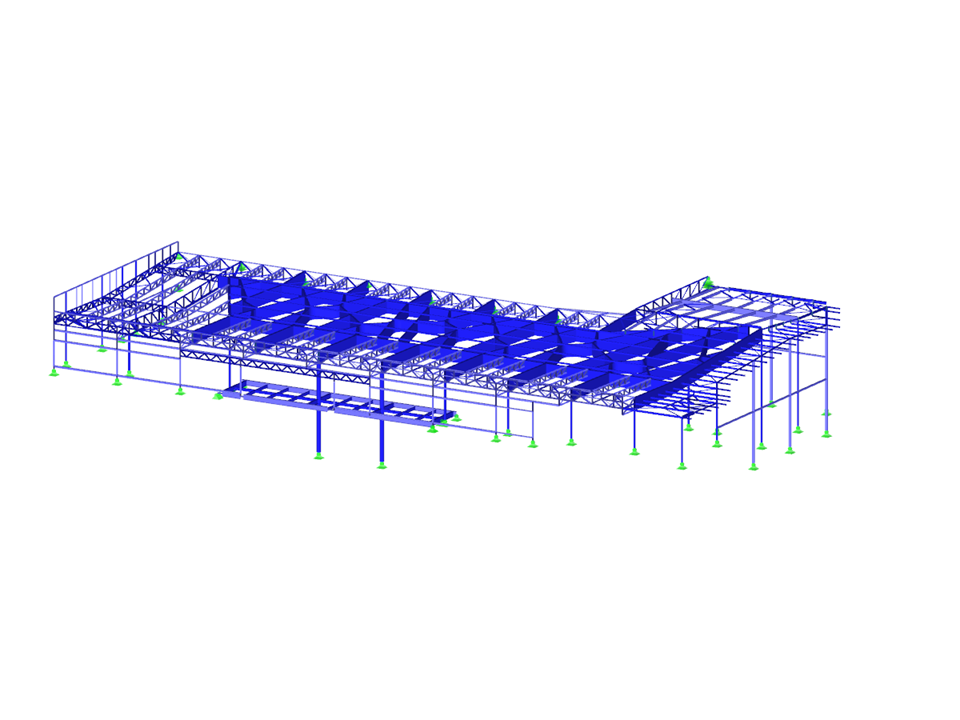

Modello RFEM della copertura della food court con risultati delle deformazioni (© Helika as)
Dal punto di vista architettonico, la componente strutturale più impressionante del centro commerciale Černý Most è la copertura parzialmente vetrata sopra l'area ristorazione. È qui che il design della struttura in acciaio ha trovato il suo uso.
Helika a.s.
Praga, Repubblica Ceca
www.obermeyer.cz
Modello RFEM della copertura della food court con risultati delle deformazioni (© Helika as)
Struttura del tetto in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 1593 |
Numero di linee | 2481 |
Numero di aste | 2367 |
Numero di superfici | 1 |
Numero di solidi | 0 |
Numero di casi di carico | 20 |
Nr. di combinazioni di carico | 10 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 290,938 t |
Dimensioni (metriche) | 81.800 x 14.094 x 48.901 m |
Dimensioni (imperiali) | 268.37 x 46.24 x 160.44 feet |
