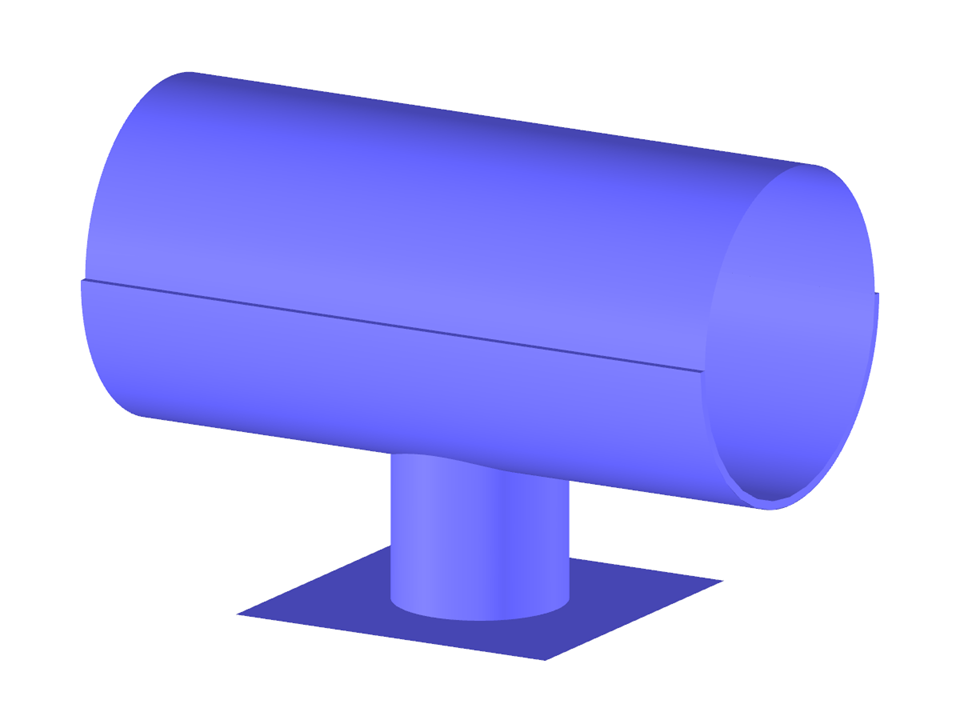

трубка
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 95 |
Количество линий | 33 |
Количество поверхностей | 10 |
Количество тел | 1 |
Количество загружений | 1 |
Общий вес | 1,721 t |
Размеры (метрические) | 2,505 x 1,505 x 1,731 m |
Размеры (имперские) | 8.22 x 4.94 x 5.68 feet |
Версия программы | 4.08.08 |
