За расчет конструкций и проектирование широкого спектра оборудования для игровых площадок отвечал инженер Heinz Bornemann, заказчик компании Dlubal Software. Под его руководством рассчитывались, например, конструкция «Глобуса» и различных типов «Tetragode». Для расчета пространственных несущих конструкций он выбрал программу RSTAB.
Berliner Seilfabrik GmbH & Co., Берлин, Германия
www.berliner-seilfabrik.com

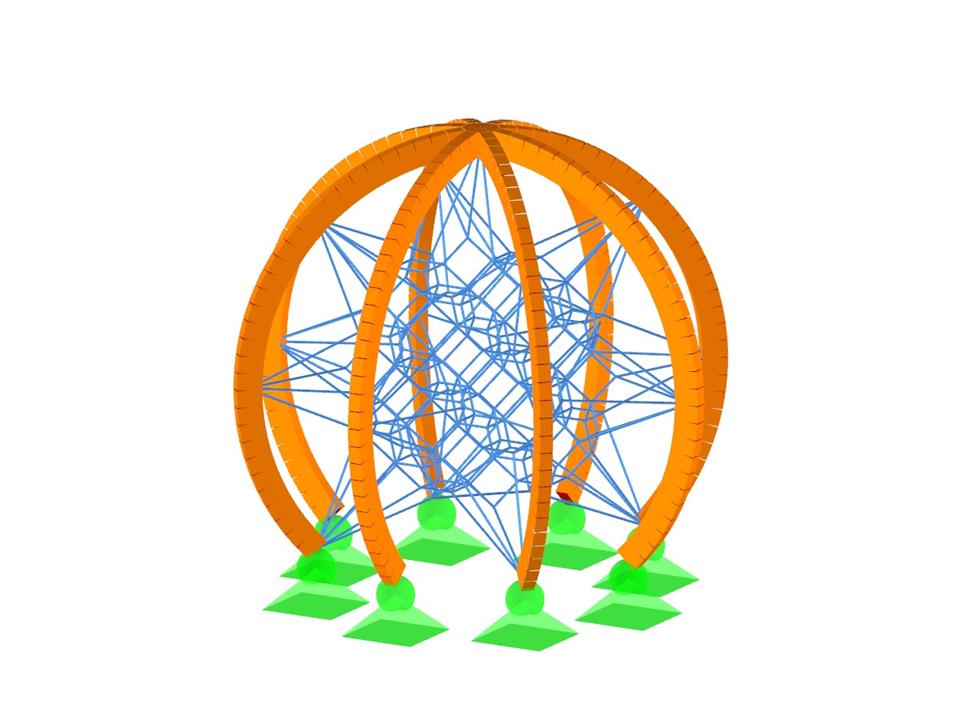

3D модель и фотографии канатного игрового оборудования «Глобус» (© Скриншот: Dipl.-Des. Heinz Bornemann, Бад Бентхайм | © Фото: Berliner Seilfabrik)

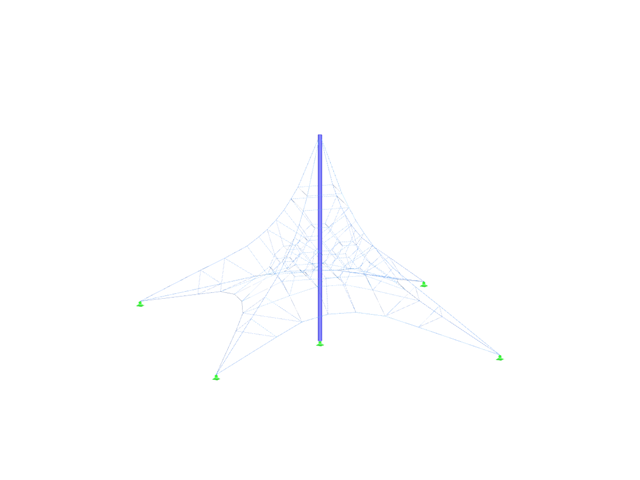

Канатное игровое оборудование, Германия
Количество узлов | 433 |
Количество стержней | 646 |
Количество загружений | 6 |
Количество сочетаний нагрузок | 146 |
Количество расчетных сочетаний | 4 |
Общий вес | 1,150 t |
Размеры (метрические) | 4,363 x 4,363 x 3,974 m |
Размеры (имперские) | 14.31 x 14.31 x 13.04 feet |
Версия программы | 8.05.00 |
