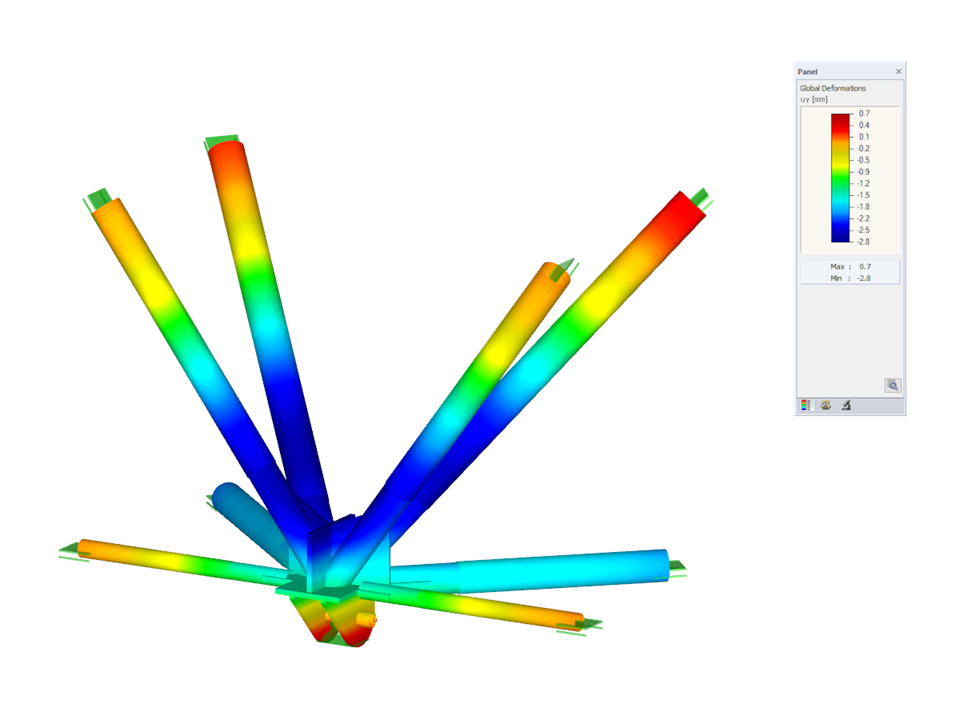

3D модель стального соединения на узловой опоре для стержней трубчатого профиля.
Модель, используемая в
Стальное соединение на узловой опоре
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 574 |
Количество линий | 448 |
Количество стержней | 18 |
Количество поверхностей | 76 |
Количество тел | 6 |
Количество загружений | 5 |
Количество сочетаний нагрузок | 1 |
Общий вес | 1,558 t |
Размеры (метрические) | 4,728 x 2,381 x 3,480 m |
Размеры (имперские) | 15.51 x 7.81 x 11.42 feet |
Версия программы | 5.12.01 |
