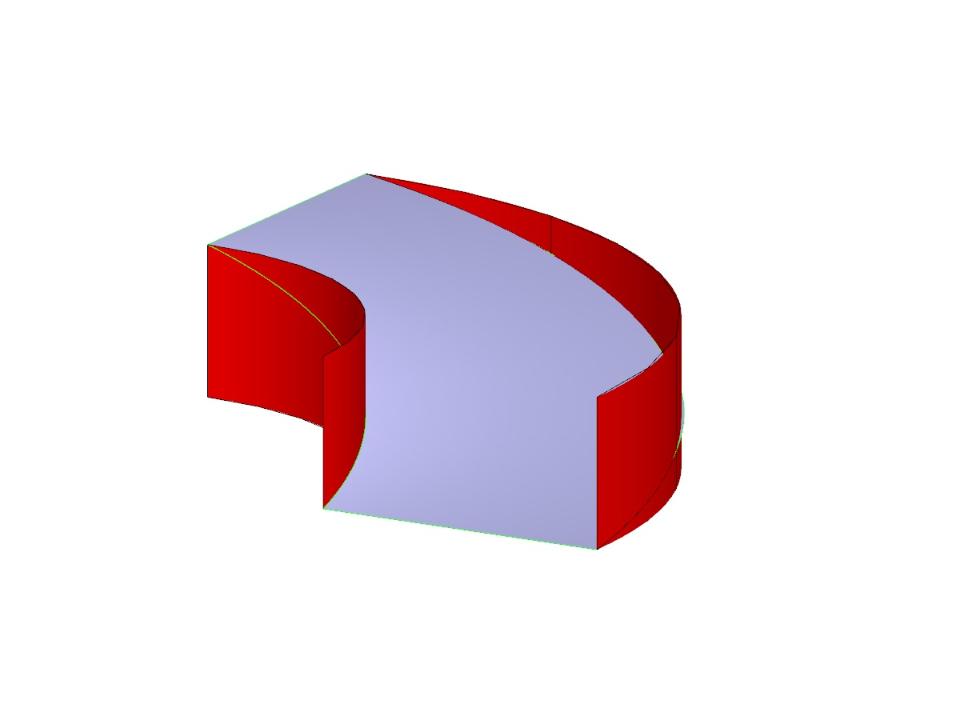

Мембрана растягивается с помощью изотропного предварительного напряжения между двумя радиусами двух концентрических цилиндров, не лежащих в плоскости, параллельной вертикальной оси. Найдите конечную минимальную форму мембраны - так называемый геликоид, и площадь поверхности полученной мембраны. Для этого применяется дополнительный модуль RF-FORM-FINDING. Как в модуле RF-FORM-FINDING, так и в аналитическом решении не учитываются упругие деформации, также в данном примере не учитывается собственный вес.
Контрольный пример 000208 | 1
Количество узлов | 32 |
Количество линий | 15 |
Количество поверхностей | 3 |
Количество загружений | 1 |
Общий вес | 0,001 t |
Размеры (метрические) | 1,472 x 1,474 x 0,729 m |
Размеры (имперские) | 4.83 x 4.84 x 2.39 feet |
Версия программы | 5.18.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
