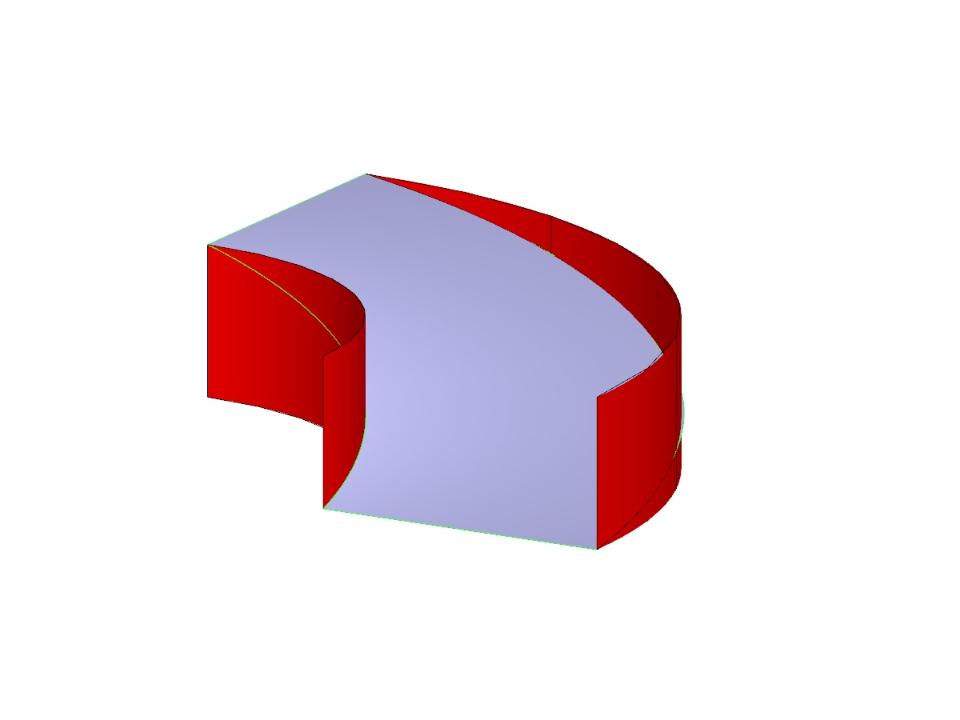

Una membrana viene tesa utilizzando una precompressione isotropa tra due raggi di due cilindri concentrici che non giacciono in un piano parallelo all'asse verticale. Trova la forma minima finale della membrana - la cosiddetta elicoide e determina l'area della superficie della membrana risultante. Il modulo aggiuntivo RF-FORM-FINDING viene utilizzato per questo scopo. Le deformazioni elastiche sono trascurate sia in RF-FORM-FINDING che nella soluzione analitica, anche il peso proprio è trascurato in questo esempio.
Esempio di verifica 000208 | 1
Numero di nodi | 32 |
Numero di linee | 15 |
Numero di superfici | 3 |
Numero di casi di carico | 1 |
Peso totale | 0,001 t |
Dimensioni (metriche) | 1.472 x 1.474 x 0.729 m |
Dimensioni (imperiali) | 4.83 x 4.84 x 2.39 feet |
Versione del programma | 5.18.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
