Расчёт стальных стержней в соответствии со Сводом практических правил по применению стальных конструкций 2011 (Департамент строительства - Гонконг).
RF-/STEEL HK | Характеристики
- Расчет на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние силы
- Расчет на потерю устойчивости при изгибе и плоской формы изгиба
- Автоматическое определение критических нагрузок и критических моментов при продольном изгибе для общих приложений нагрузки и условий опирания с помощью специальной программы МКЭ (расчет собственных чисел), интегрированной в модуль
- Возможность применения дискретных боковых опор к балкам
- Автоматическая классификация сечений
- Расчет деформаций (пригодность к эксплуатации)
- Оптимизация сечения
- Широкий выбор сечений, таких как прокатные двутавры, С-образные профили, прямоугольные пустотелые профили, уголки, двойные уголки (расположение полок на полке), тавры. Сварные профили: Двутавры (симметричные и асимметричные вокруг главной оси), швеллеры (симметричные вокруг главной оси), прямоугольные пустотелые профили (симметричные и асимметричные вокруг главной оси), уголки, круглые трубки и круглые стержни
- Наглядные таблицы результатов
- Подробная документация результатов, включая ссылки на формулы используемого норматива
- Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
- Таблица результатов для гибкости стержней и определяющих внутренних сил
- Спецификация с характеристикой веса и тел
- Полная интеграция в RFEM/RSTAB
Работа с RF-/STEEL HK
Необходимо задать данные по материалам, нагрузкам и сочетаниям в RFEM/RSTAB, соответствующие концепции расчета, описанной в Своде практических правил по применению стальных конструкций 2011 (Департамент строительства - Гонконг).

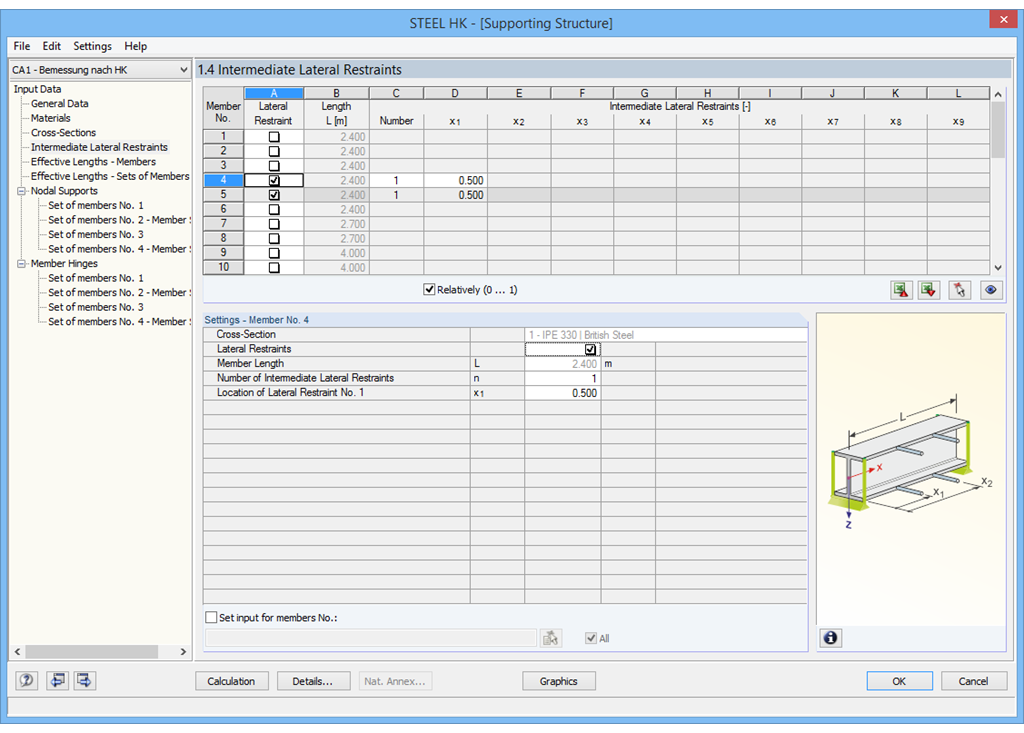

В дополнительном модуле RF-/STEEL HK задаются стержни и блоки стержней, которые необходимо рассчитать, а также загружения, сочетания нагрузок и расчетные сочетания. В последующих окнах можно исправить заданные по умолчанию параметры боковых промежуточных опор и расчетных длин.
В случае применения ряда стержней, можно задать индивидуальные условия опирания и эксцентриситеты для каждого промежуточного узла отдельных стержней. Затем специальный инструмент МКЭ определяет критические нагрузки и моменты, необходимые для расчета на устойчивость в данных ситуациях.
RF-/STEEL HK | Результаты

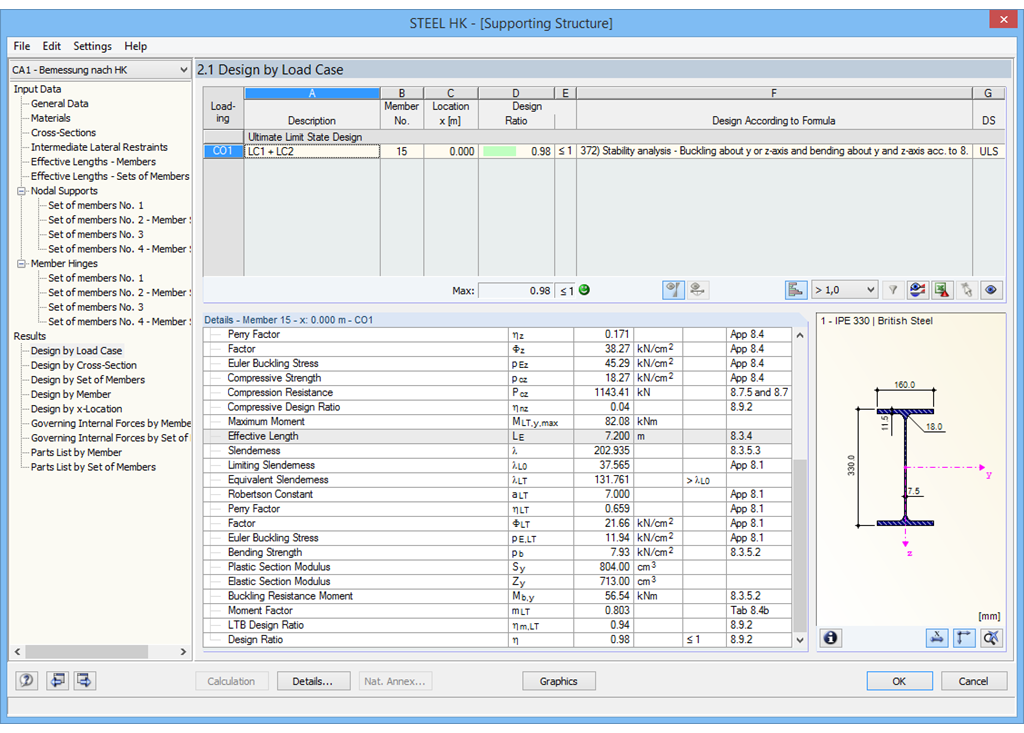

В первом окне показаны максимальные расчетные соотношения, включая соответствующие расчеты для каждого рассчитанного загружения, сочетания нагрузок или расчетного сочетания.
В следующих окнах результатов показаны все подробные результаты, упорядоченные по отдельным критериям в расширяемых иерархических меню. Можно изобразить все промежуточные результаты во всех точках вдоль стержней. Таким образом, можно легко проследить, как были выполнены отдельные расчеты в модуле.
Все данные модуля включаются в протокол результатов RFEM/RSTAB. Содержание протокола и степень подробности результатов могут быть выбраны индивидуально для отдельных расчетов.
