LIMITS-RS: Сравнение результатов с предельными состояниями

Дополнительный модуль к RSTAB 8

Чем я могу вам помочь?

У вас есть вопросы о продуктах Dlubal или вам нужна помощь в выборе программного обеспечения для вашего проекта?

Со мной можно легко связаться, используя указанные ниже контакты.

Будем рады ответить на ваши вопросы!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Начальник отдела продаж

+49 9673 9203-0

[email protected] Задать вопрос

Цены

Дополнительный модуль LIMITS к RSTAB 8

LIMITS рассчитывает несущую способность стержней, концов стержней, узлов, узловых опор и поверхностей с помощью заданной предельной несущей способности.

Расширяемая база данных включает в себя деревянные крепёжные элементы (SIHGA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP) и стальные крепёжные элементы (стандартные соединения в стальных конструкциях зданий по норме EC 3, M-connect).

Сравнение результатов с заданными предельными величинами

Всего позиций: 3

Характеристики

Расчёт концов стержней, стержней, узловых опор, узлов и поверхностей
Учёт заданных расчётных областей
Проверка размеров сечения
Расчет по EN 1995-1-1 (европейская норма для деревянных конструкций) с соответствующими национальными приложениями + DIN 1052 + DSTV DIN EN 1993-1-8 + ANSI/AWC - NDS 2015 (американская норма)
Расчёт различных материалов, таких как сталь, бетон и другие
Нет необходимости привязки к конкретным нормам
Расширяемая база данных деревянных крепежных элементов (SIHGA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP, PITZL) и стальных крепежных элементов (стандартные соединения в расчете стальных зданий по норме EC 3, M-connect, PFEIFER, SG-Technik)
Предельная несущая способность деревянных балок от компаний STEICO и Metsä Wood, доступная в базе данных
Соединение с MS Excel
Оптимизация соединительных элементов (рассчитывается наиболее загруженный элемент)

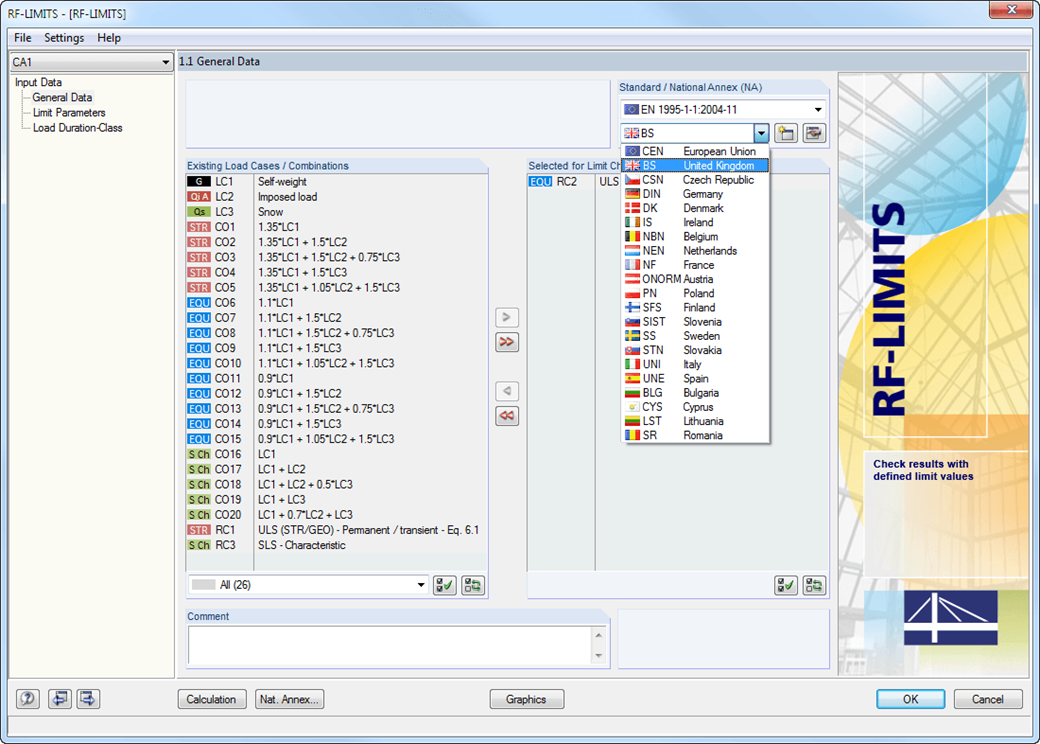

Ввод данных

После выбора нагрузок, необходимых для расчета, и, при необходимости, требуемых нормативов для расчета, можно в окне 1.2 Предельные параметры задать предельные нагрузки. Кроме того, база данных пределов может быть дополнена другими производителями и пользовательскими параметрами.

После выбора всех необходимых для расчета предельных элементов, можно дополнительно задать класс длительности нагрузки (LDC). Однако, это окно модуля доступно только для расчета деревянных соединительных элементов по EN 1995-1-1 или DIN 1052.

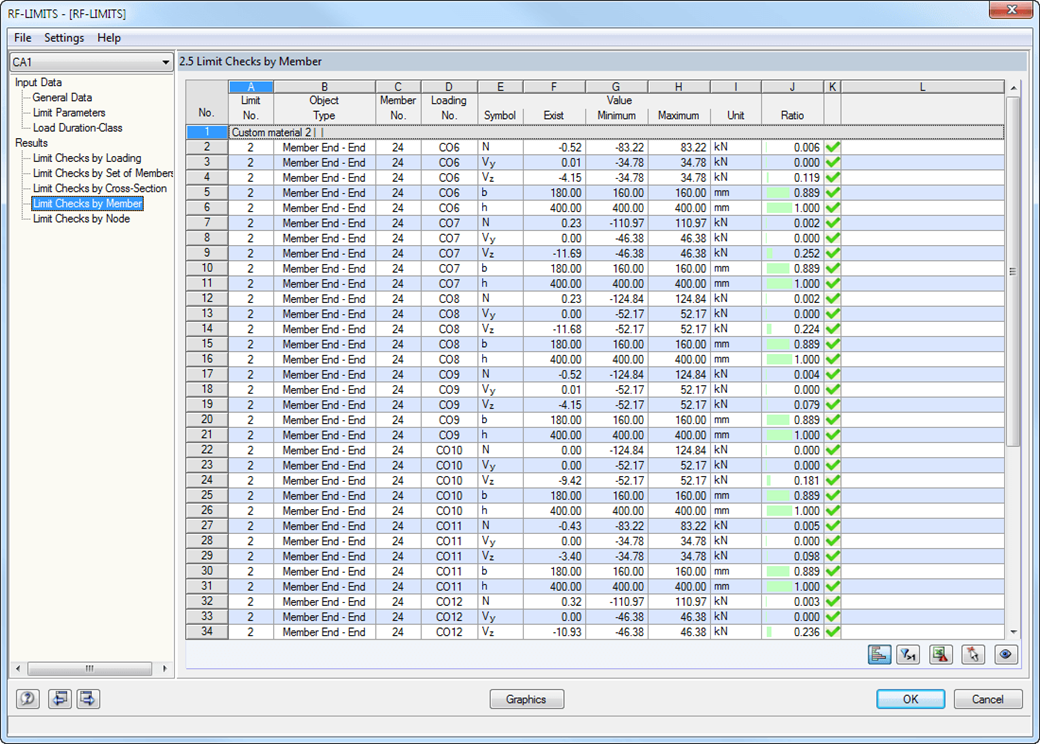

Результаты

Во-первых, изображаются определяющие расчетные проверки соединения для соответствующего загружения и сочетания нагрузок или расчетного сочетания. Кроме того, можно изобразить результаты отдельно по блокам стержней, поверхностям, сечениям, стержням, узлам и узловым опорам.

Вы можете применить фильтр для еще большего уменьшения отображаемых результатов и их более наглядного представления.
