RF-GLASS

RF-GLASS рассчитывает деформации и напряжения изогнутых стеклянных поверхностей произвольной формы. Вы можете использовать его для создания всех типов остекления, то есть однослойного, многослойного и изолирующего стекла.

Обширная база данных материалов содержит распространенные типы стекла, плёнок и газовых наполнителей.

Расчёт однослойного, многослойного и изолирующего остекления

Всего позиций: 4

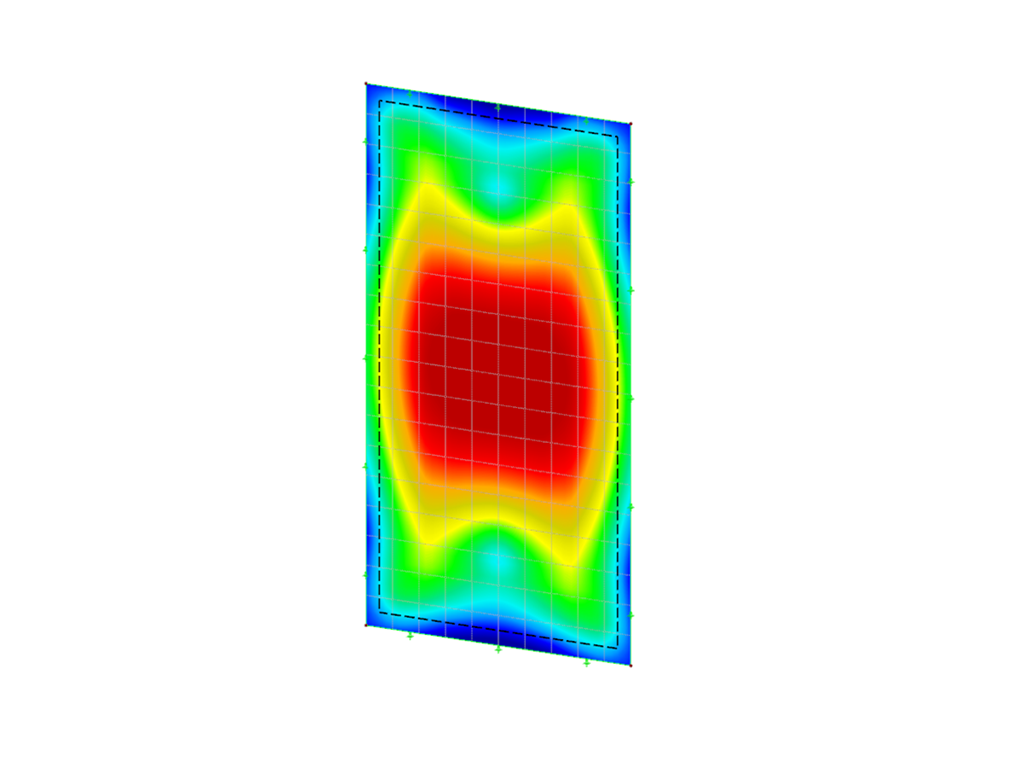

Дополнительный модуль RF-GLASS к программе RFEM | Расчет и расчет стеклянных поверхностей

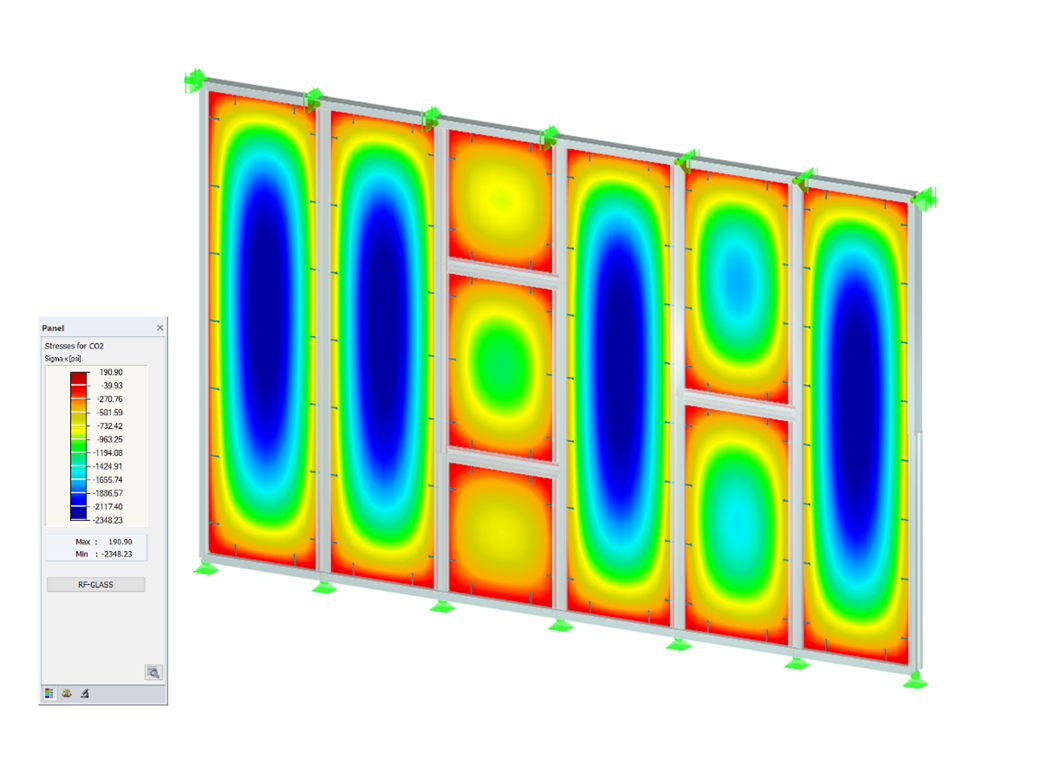

Design of Structural Glass Systems in RFEM

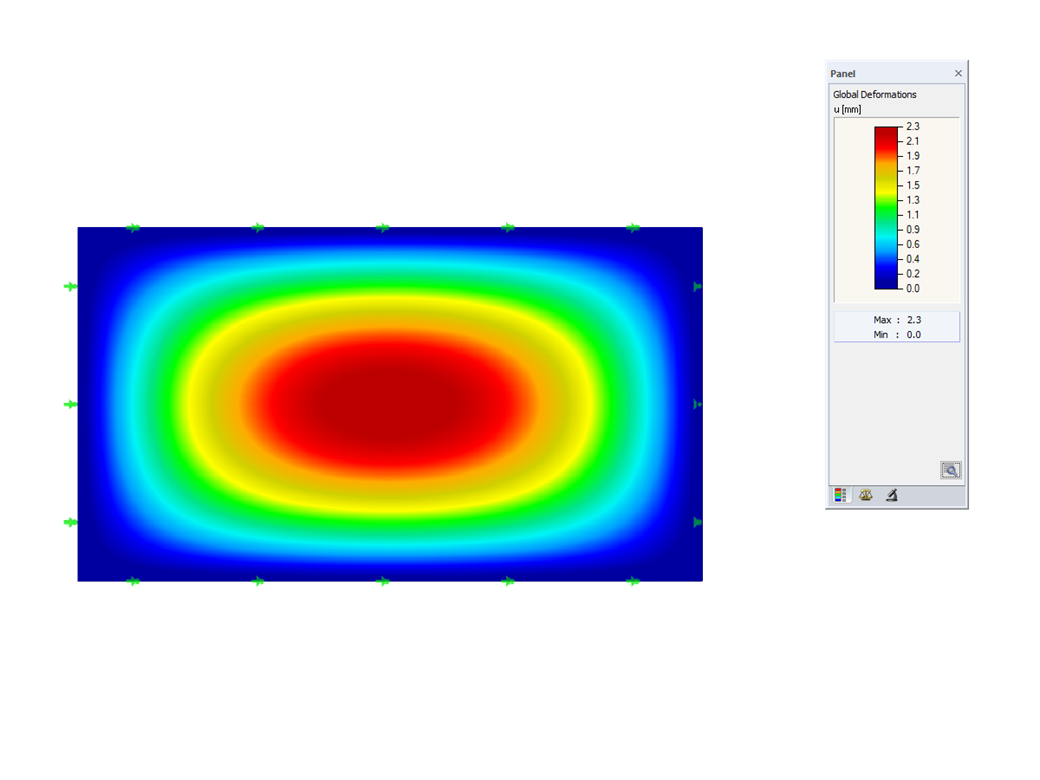

Результаты расчета стекла в программе RFEM Graphic

RF-GLASS (английская версия) | Характеристики

Расчет однослойного или многослойного стекла, а также газослойного стеклопакета
расчет искривленного стекла
Возможность выбрать либо местный расчет без учета влияния окружающей конструкции, либо общий расчет с учетом влияния всей конструкции
Расчет предельных напряжений по норме DIN 18008:2010-12 или TRLV:2006-08
Придание нагрузок классам длительности нагрузки
Обширная база данных материалов, включая все распространенные типы стекла, плёнки и газа, в соответствии со стандартами DIN 18008:2010-12, E DIN EN 13474 и нормативом TRLV:2006-08
Возможность учета сдвиговых соединений слоев
Учёт климатических нагрузок
Расчет по линейному статическому анализу или нелинейный расчет по методу больших деформаций. расчет
Расчет напряжений и расчет предельных состояний по несущей способности и пригодности к эксплуатации
Графическое отображение всех результатов в программе RFEM
Возможность фильтрации результатов и цветовой шкалы в таблицах результатов
Прямой экспорт данных в программу MS Excel

RF-GLASS (английская версия) | Ввод данных

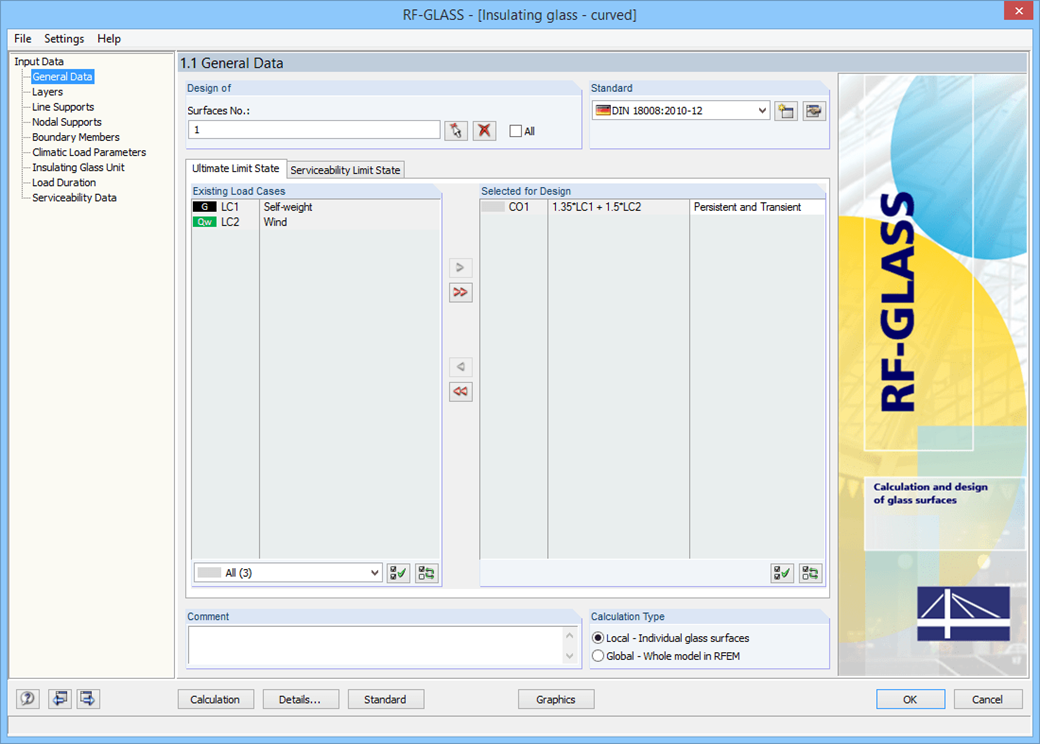

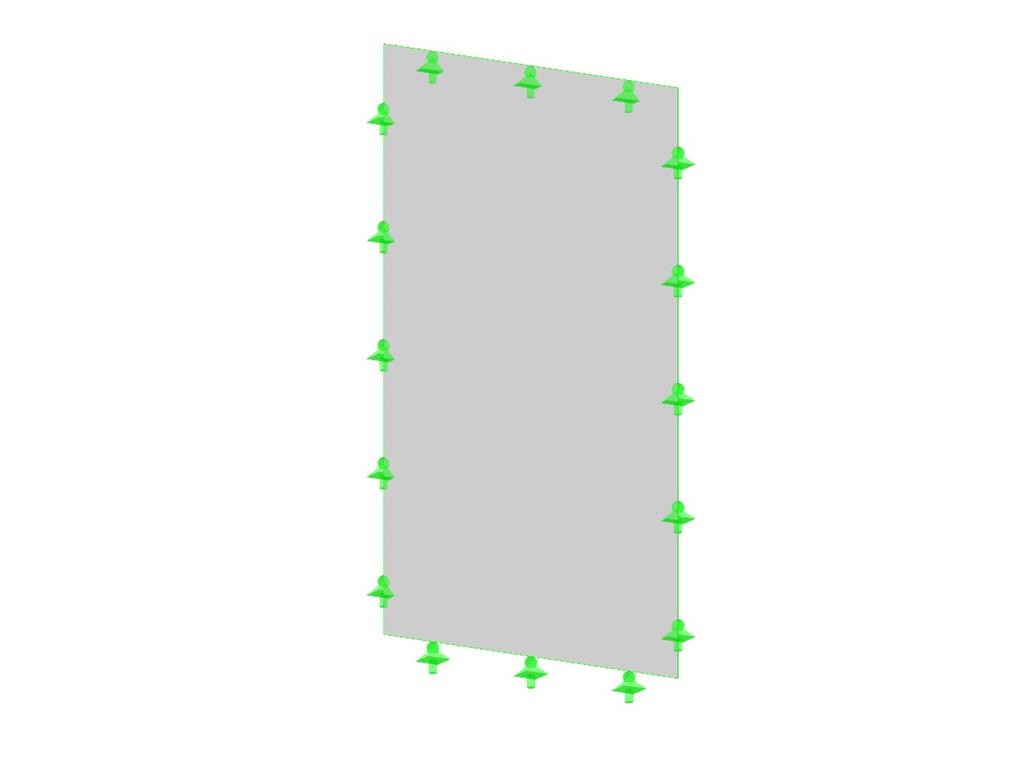

Затем выберите в дополнительном модуле (например, с помощью функции Выбрать) все требуемые поверхности, которые необходимо рассчитать. Геометрия стеклянной панели, а также нагрузки импортируются из модели RFEM.

Затем нужно решить, будет ли расчет выполняться без влияния окружающей конструкции (местный расчет) или с учетом этого влияния (общий расчет). При выборе местного расчета, каждая поверхность, выбранная для расчета, отделяется от модели и рассчитывается отдельно.

В общем расчете учитывается вся конструкция, включая заданные стеклянные панели. Все данные о композиции стекла, а также свойства стекла отдельных слоев задаются во входных окнах RF-GLASS. Можно выбрать слои типа стекла, плёнки и газа. Требуемый материал может быть импортирован непосредственно из базы данных, которая содержит большое количество материалов.

Все параметры отдельных слоев, включая их толщину, можно редактировать. Кроме того, в RF-GLASS можно создать несколько композиций, позволяющих проектировать различные типы стекол одновременно.

У изоляционных стекол можно учесть в расчете внешние нагрузки, а также нагрузки от изменений температуры, атмосферного давления и перепадов высот. Модуль рассчитывает данные нагрузки автоматически на основе параметров климатической нагрузки. При выборе местного типа расчета, необходимо задать линейные опоры, узловые опоры и граничные стержни поверхностей в RF-GLASS. Данные опоры и стержни учитываются только в RF-GLASS и не имеют никакого влияния на модель, созданную в RFEM.

RF-GLASS (английская версия) | Расчёт

Общий расчет придает жесткость, определенную с помощью выбранной композиции и геометрии стекла, к каждой поверхности. Затем вычисление идет с помощью теории пластин. Можно выбрать, нужно ли учитывать сдвиг соединительных слоев.

В случае местного расчета, можно далее задать расчет 2D или 3D. Двумерный расчет означает, что однослойное или многослойное стекло моделируется как поверхность, толщина которой рассчитывается на основе выбранной структуры и геометрии стекла (с помощью теории пластин). Аналогично общему расчету, можно дополнительно учесть сдвиг соединительных слоев.

Расчет 3D использует в модели тела, чтобы заменить каждый слой композиции. Таким образом, результаты будут более точными, но расчет потребует больше времени.

Моделировать защитное стекло возможно, только если выбран местный расчет. Слой газа всегда моделируется как твердый элемент, поэтому отдельные части изоляционного стекла необходимо рассчитывать независимо от окружающей конструкции. Закон идеального газа (термическое уравнение состояния идеальных газов) учитывается при расчётах и анализе третьего порядка.

RF-GLASS (английская версия) | Результаты

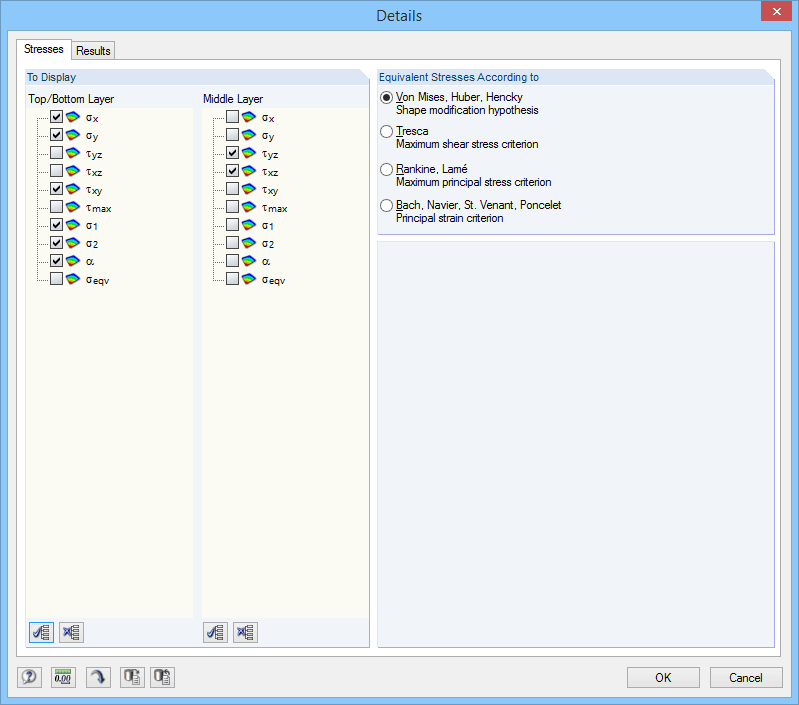

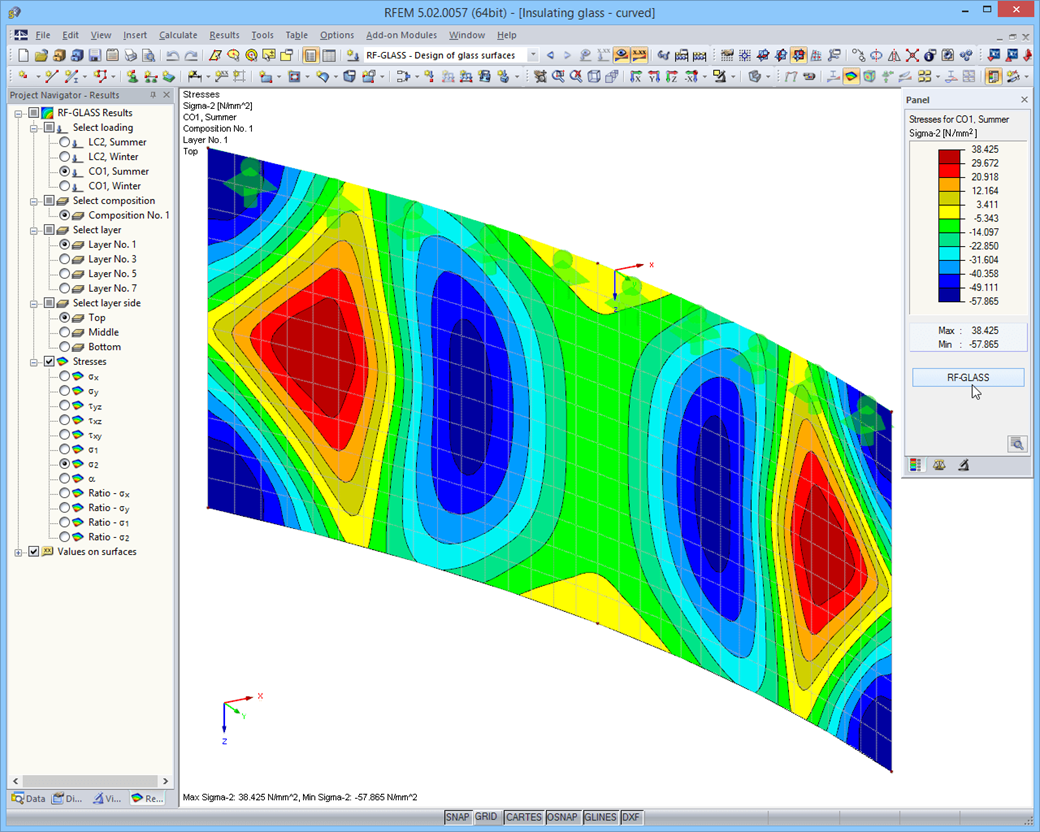

После завершения расчета, результаты изображаются в виде четко структурированных окон результатов. Таким образом, можно легко найти максимальное соотношение напряжений. Также изображаются эпюры напряжений по композициям.

Кроме того, RF-GLASS отображает перечень элементов, а для защитного стекла - давление газа. Результаты можно изобразить графически в модели RFEM.

Таблицы исходных данных и результатов RF-GLASS, включая графику, могут быть добавлены в протокол результатов RFEM. Также можно экспортировать все таблицы в MS Excel.
