Дополнительный модуль к RFEM 5
RF-FE-LTB

• Полная интеграция в RFEM/RSTAB с импортом всех соответствующих нагрузок
• Основной расчет напряжений, с деформацией кручения по упруго-упругому методу
• Расчет на устойчивость плоских непрерывных стержней и на потерю устойчивости плоской формы изгиба
• Определение критического коэффициента нагрузки и таким образом Mcr или Ncr (коэффициент может быть применен в RF-/LTB для расчета el/pl)
• Расчет любых сечений на потерю устойчивости плоской формы изгиба (также сечений SHAPE-THIN)
• Расчет стержней и блоков стержней с примененный кручения (например, подкрановых балок)
• Возможности определения предельных коэффициентов нагрузки (критических коэффициентов нагрузки)
• Изображение собственных форм и форм кручения на рендере сечения
• Широкий выбор инструментов для определения области сдвига и заделки от поворота (профлисты, прогоны, связи)
• Простое определение дискретных пружин, таких как пружины депланации от лобовой плиты или поворотные пружины от колонн
• Графический выбор точек приложения нагрузки на сечении (верхний пояс, центр тяжести, нижний пояс или любые другие точки)
• Свободное расположение на сечении внецентренных узловых и линейных опор
• Определение значения для наклона или строительного подъема путем анализа собственных чисел
• Специальные шарниры депланации для определения условий депланации на переходах

Подробные и простые опции в отдельных окнах ввода облегчают представление конструктивной системы:

Узловые опоры и расчетные длины

• Тип опоры каждого узла можно редактировать.
• Можно задать жесткость депланации на каждом узле. Результирующая пружина депланации определяется автоматически с помощью входных параметров.

Упругое основание стержня

• В случае упругих оснований стержня, можно вводить константы пружин вручную.

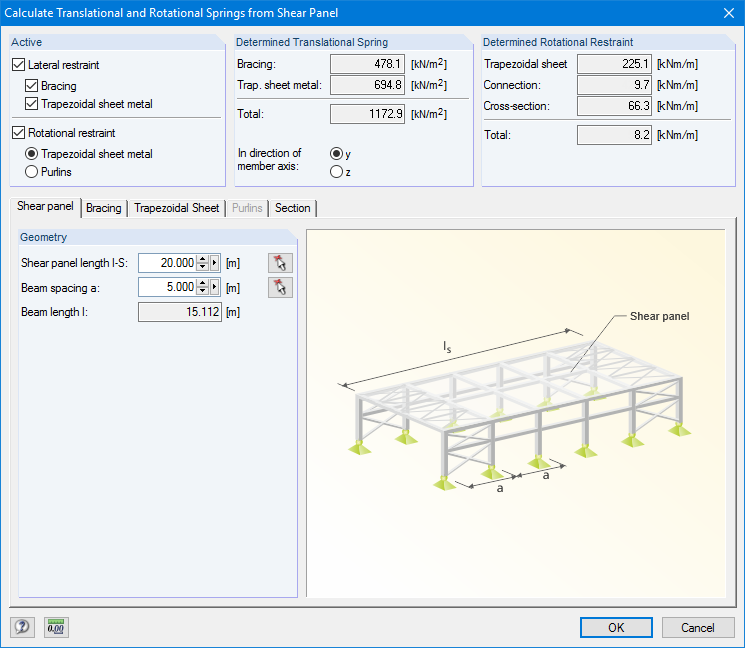

• В качестве альтернативы, можно использовать различные варианты для ввода вращательных и поступательных пружин из панели сдвига.

Пружины на концах стержней

• RF-/FE-LTB рассчитывает отдельные константы пружины автоматически. Используйте диалоговые окна и подробные изображения для представления продольной пружины с помощью соединительного компонента, поворотной пружины с помощью соединительной колонны или элемента жесткости депланации (доступные типы: торцевая пластина, швеллер, уголок, соединительная колонна или консольная часть).

шарниры стержней

• Если для данного блока стержней в программе RFEM/RSTAB не заданы шарниры на концах стержня, то их можно задать непосредственно в дополнительном модуле RF-/FE-LTB.

Зоны нагрузок

• Узловые нагрузки и нагрузки на стержень выбранных загружений и сочетаний изображаются в отдельных окнах. Здесь их можно редактировать, удалять или добавлять.

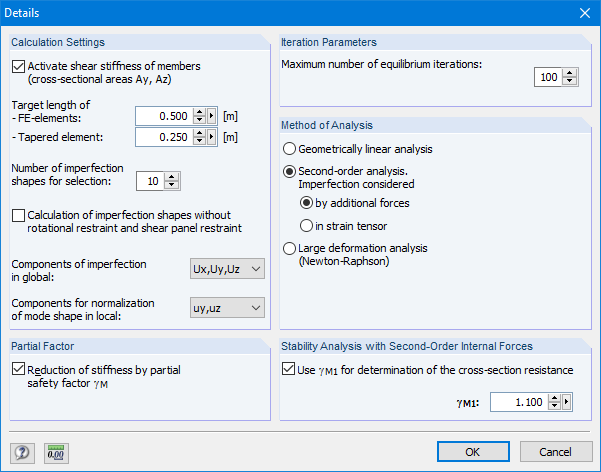

Несовершенства

• RF-/FE-LTB автоматически применяет несовершенства, масштабируя наименьший собственный вектор.

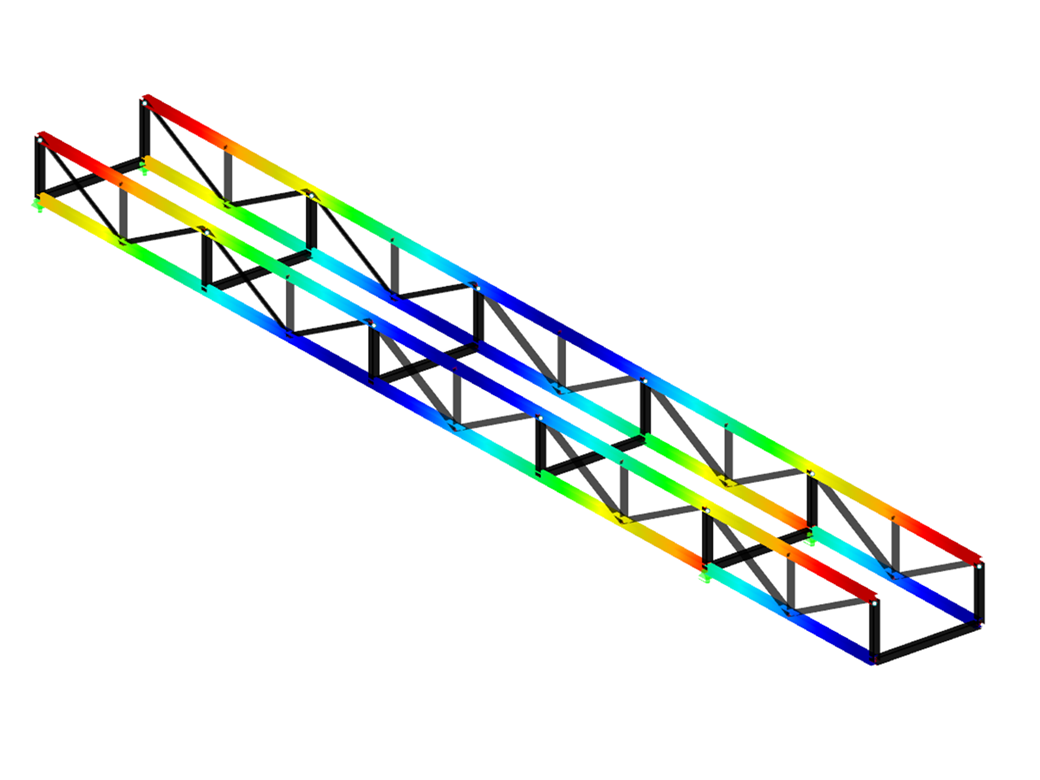

После расчёта изображаются деформации, внутренние силы, опорные реакции и напряжения. Так как модуль учитывает деформацию кручения, доступны диаграммы бимомента депланации, а также первичных и вторичных моментов кручения. При расчете на устойчивость применяются несовершенства для вычисления и определения коэффициентов физических нагрузок, которые могут быть использованы для определения M_ki и N_ki.

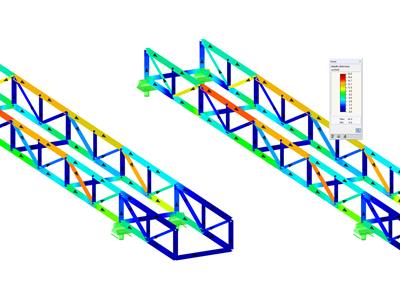

В дополнение к результатам, указанным в таблицах, соответствующие сечения изображаются в графическом виде. В RFEM/RSTAB различные результаты выделяются в модели стержня разными цветами. Приданные цвета и значения можно изменить.

Диаграммы результатов по блокам стержней позволяют выполнить адресную оценку. Также можно представить все промежуточные значения. Наконец, можно экспортировать все таблицы в MS Excel или в файл CSV. Диалог включает все необходимые для экспорта данные.
