- Расчет на потерю устойчивости при изгибе, кручении и изгибно-крутильную потерю устойчивости при сжатии
- Импорт расчётных длин из расчёта с помощью аддона Устойчивость конструкции
- Графический ввод и проверка заданных узловых опор и расчетных длин для расчета на устойчивость
- Расчёт конструктивных элементов, подверженных действию моментов, на потерю устойчивости плоской формы изгиба
- В зависимости от норматива, можно выбрать между пользовательским вводом Mcr, аналитическим методом из норматива или использованием внутреннего решателя собственных чисел
- Учет области сдвига и заделки с поворотом при использовании решателя собственных чисел

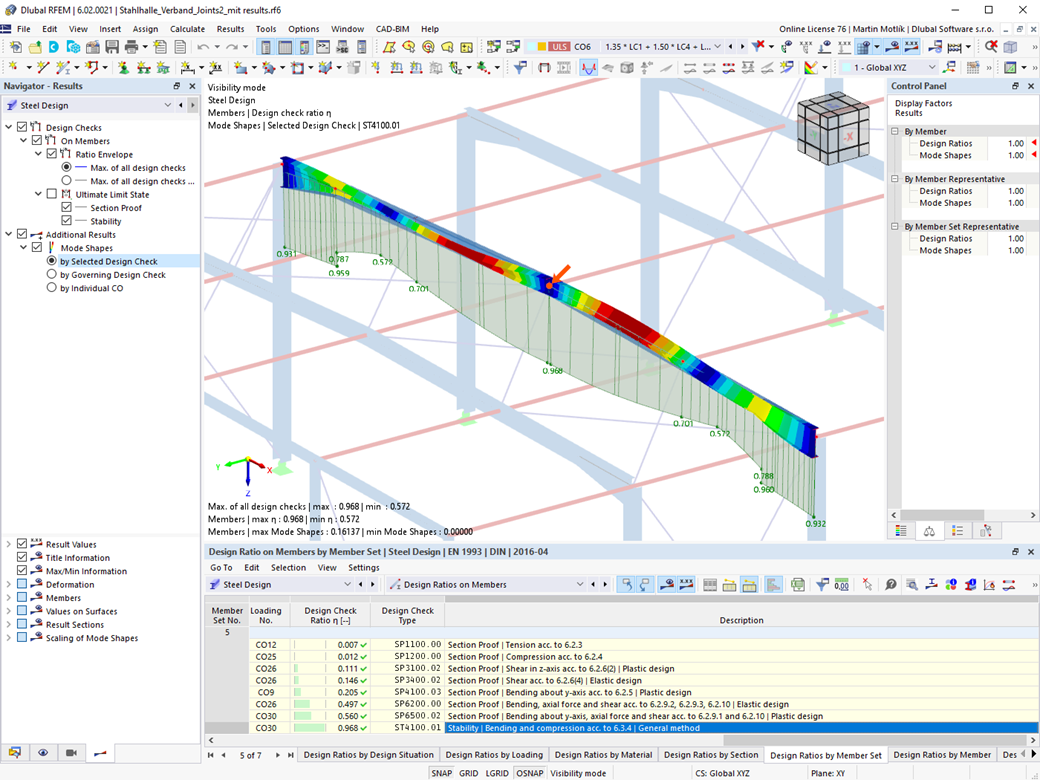

- Графическое отображение собственной формы при использовании решателя собственных чисел
- Расчет конструктивных элементов на устойчивость при комбинированном сжатии и изгибе, в зависимости от норматива проектирования
- Подробный расчёт всех необходимых коэффициентов, таких как коэффициенты для учёта распределения моментов или коэффициенты взаимодействия.
- Альтернативный учёт всех действий для расчёта на устойчивость при определении внутренних сил в RFEM/RSTAB (расчёт второго порядка, несовершенства, снижение жёсткости, возможно в сочетании с аддоном Депланация при кручении (7 СтСв)
Расчёт стальных конструкций | Несущая способность и устойчивость | Расчёт на устойчивость
Ссылки
У вас есть какие-нибудь вопросы?
Длина: 00:46:17 min
Длина: 00:01:30 min
Длина: 01:11:29 min
Длина: 00:01:39 min
Функции продукта
Длина: 00:00:42 min
Длина: 00:52:56 min
Длина: 01:08:12 min
Длина: 00:58:00 min
Для работоспособности конструкции деформации не должны превышать определенных предельных значений. На примере показано, как можно проверить прогиб стержней с помощью дополнительных модулей для расчета.
С помощью аддона Расчёт стальных конструкций можно рассчитывать стальные элементы конструкции на случай пожара, используя простые методы расчёта в соответствии с Еврокодом 3. Температура компонента на момент обнаружения может быть определена автоматически в соответствии с температурными кривыми, указанными в стандарте. Помимо огнестойкой облицовки, можно учесть также полезные свойства горячего цинкования.
Плоская балка - это экономичный выбор для строительства длинных пролетов. Двутавровые стальные профлисты обычно имеют глубокую стенку для максимального увеличения несущей способности на сдвиг и разделения полок, и в то же время тонкую стенку для минимизации собственного веса. Из-за большого отношения высоты к толщине (h/tw ) могут потребоваться поперечные элементы жесткости для усиления тонкой стенки.
Понимание жесткости стальных соединений имеет решающее значение в проектировании конструкций. Часто соединения рассматриваются как шарнирные или жесткие, но это может привести к неэкономичным или даже опасным расчетам. Узнайте, как программа RFEM от Dlubal Software и аддон Стальные соединения помогают проверять жесткость соединений и сопротивление моменту, обеспечивая тем самым более безопасные и экономичные расчеты.
В аддоне Расчёт стальных конструкций вы можете применить значение для холодногнутых профилей в соответствии с EN 1993-1-3, которое выполняет проверку на устойчивость и расчёт сечения в соответствии с разделами 6.1.2 - 6.1.5 и 6.1.8 - 6.1.10.
K пояснительному видео
При выполнении расчёта по EN 1993-1-3 можно графически изобразить форму колебаний для искажённой потери устойчивости сечения и для сечений RSECTION.
Собственную форму также можно вывести в RSECTION 1 для сечений из базы данных.
- Вычисление прогибов и сравнение с нормативными или измененными вручную предельными значениями
- Учет строительного подъема при расчете прогиба
- возможны различные предельные значения, в зависимости от типа расчётной ситуации
- Ручная настройка исходных длин и сегментация по направлению
- Расчет прогибов, связанных с исходной конструкцией или деформированной конструкцией
- Дальнейшие подробные расчётные проверки в зависимости от выбранного норматива (например, ограничение "дыхания" стенки по EN 1993-2)
- Интегрированное в RFEM/RSTAB графическое изображение результатов; например, расчетное соотношение предельного значения, деформацию или провисание
- Полная интеграция результатов в протокол результатов RFEM/RSTAB
В RFEM/RSTAB у вас есть возможность создавать, а затем рассчитывать сочетания нагрузок и расчетные сочетания, необходимые для предельного состояния по пригодности к эксплуатации. Вы можете выбрать эти расчётные ситуации для анализа прогиба в аддоне Расчёт стальных конструкций. Расчетные значения деформации определяются соответственно в каждом месте расположения стержня, в зависимости от заданного строительного подъема и системы отсчета. Наконец, можно сравнить полученные значения деформации с предельными значениями.
Знаете ли вы, что...? В конфигурации пригодности к эксплуатации можно указать предельное значение деформации индивидуально для каждого конструктивного элемента. В качестве допустимого предельного значения задайте максимальную деформацию, зависящую от исходной длины. Задав расчётные опоры, можно сегментировать компоненты, чтобы автоматически определить соответствующую исходную длину для каждого расчётного направления.
На основе положения приданных расчётных опор автоматически проводится различие между балками и консолями, поэтому можно соответствующим образом определить предельное значение.
Можно ли использовать общий метод согласно EN 1993‑1‑1, 6.3.4 для расчёта конструктивных элементов с асимметричным ечением в аддоне Расчёт стальных конструкций для RFEM 6 или RSTAB 9?
Я хочу проанализировать временные конструкции. Какие программы вы порекомендуете?
Какие программы и аддоны подходят для расчёта и проектирования стальных конструкций?
Мои результаты по расчету с короблением на кручение неправдоподобны. В чем может быть причина?
Я не могу рассчитать сечение UPN, подвергнутого двойному изгибу в программе. Можно ли это сделать в программе?
Где можно найти материалы для соответствующих Национальных приложений в RFEM 6 и RSTAB 9?
