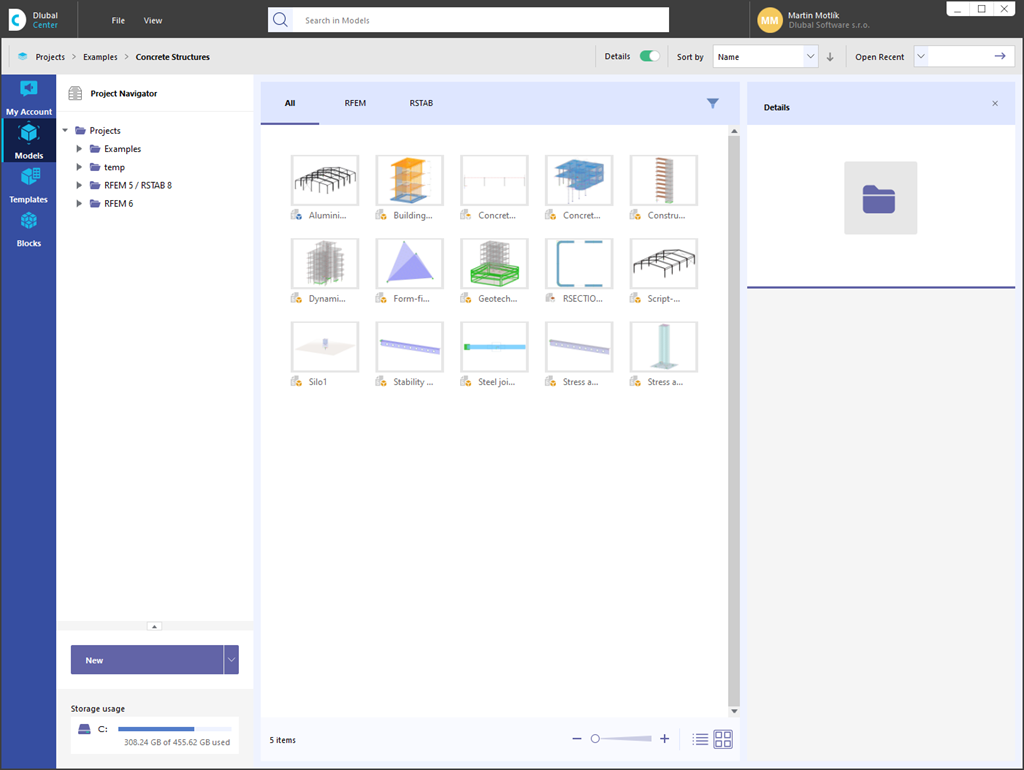

Behalten Sie immer die Übersicht: Навигатор проектов управляет вашими проектами и моделями приложений Dlubal в одном месте. Четко отобразите модели в виде списка или с изображением для предпросмотра. Кроме того, программа показывает подробную информацию в качестве предварительного просмотра, такую как размер файла, данные модели, дата изменения и т.д.
В этой статье рассмотрены прямолинейные элементы, сечение которых нагружено осевой сжимающей силой. Цель нашей статьи - показать, каким образом многочисленные параметры, установленные в Еврокодах для расчета бетонных колонн, учтены в программе RFEM 5 для расчета конструкций.
Модуль RF-CONCRETE Members позволяет рассчитывать, помимо иного, также сдвиг на плоскости стыка. Однако для выполнения данного расчета, необходимо сначала в окне 1.6 во вкладке «Сдвиг на плоскости стыка» активировать флажок «Сдвиг на плоскости стыка возможен».
Расчет железобетонных конструкций на пожарные ситуации выполняется по упрощенному методу, основанному на норме EN 1992-1-2, пункт 4.2. Программа автоматически использует для него «метод зон», упомянутый в приложении В2. Сечение затем разделено на несколько параллельных зон одинаковой толщины. у которых определяется их прочность на сжатие, зависящая от температуры. Уменьшение несущей способности в случае воздействия огня, так выражается посредством уменьшения сечения конструктивного элемента с пониженной прочностью.
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = fcm2 / fcm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.
Подбор арматуры из модуля RF-/CONCRETE Members можно легко экспортировать в программу Revit. Однако, на данный момент экспорт возможен лишь у стержней с прямоугольными и круглыми сечениями.
Все арматурные стержни можно затем изменять также в программе Revit.
- Автоматический импорт внутренних сил из программы RFEM
- Расчет предельных состояний по несущей способности и пригодности к эксплуатации
- Расширение модуля EC2 для программы RFEM позволяет рассчитывать железобетонные стержни по норме EN 1992-1-1:2004 (Еврокод 2) с учетом следующих Национальных приложений:
- DIN EN 1992-1-1/NA/A1:2015-12 (Германия)
- ÖNORM B 1992-1-1:2018-01 (Австрия)
- NBN EN 1992-1-1 ANB:2010 (Бельгия)
- BDS EN 1992-1-1:2005/NA:2011 (Болгария)
- EN 1992-1-1 DK NA:2013 (Дания)
- NF EN 1992-1-1/NA:2016-03 (Франция)
- SFS EN 1992-1-1/NA:2007-10 (Финляндия)
- UNI EN 1992-1-1/NA:2007-07 (Италия)
- LVS EN 1992-1-1:2005/NA:2014 (Латвия)
- LST EN 1992-1-1:2005/NA:2011 (Литва)
- MS EN 1992-1-1:2010 (Малайзия)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды)
- NS EN 1992-1 -1:2004-NA:2008 (Норвегия)
- PN EN 1992-1-1/NA:2010 (Польша)
- NP EN 1992-1-1/NA:2010-02 (Португалия)
- SR EN 1992-1-1:2004/NA:2008 (Румыния)
- SS EN 1992-1-1/NA:2008 (Швеция)
- SS EN 1992-1-1/NA:2008-06 (Сингапур)
- STN EN 1992-1-1/NA:2008-06 (Словакия)
- SIST EN 1992-1-1:2005/A101:2006 (Словения)
- UNE EN 1992-1-1/NA:2013 (Испания)
- CSN EN 1992-1-1/NA:2016-05 (Чехия)
- BS EN 1992-1-1:2004/NA:2005 (Великобритания)
- TKP EN 1992-1-1:2009 ( Беларусь )
- CYS EN 1992-1-1:2004/NA:2009 (Кипр)
- В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
- Широкие возможности настройки данных для расчёта
- Быстрый и наглядный вывод результатов для немедленного обзора распределения результатов после выполнения расчета
- Интегрированное в программу RFEM, графическое отображение результатов; например, требуемая арматура
- Численные результаты наглядным образом организованные в таблицах и графическое изображение результатов на модели
- Полная интеграция результатов в протокол результатов RFEM
- Свободное определение двух или трех слоев армирования в предельном состоянии по несущей способности
- Векторное представление основных направлений напряжения внутренних сил, позволяющее оптимальным образом изменить ориентацию третьего слоя арматуры
- Варианты расчетов для исключения сжатой или поперечной арматуры
- Расчет поверхностей как балок-стенок (теория оболочек)
- Возможность определения основной арматуры для верхнего и нижнего слоя арматуры
- Определение подобранной арматуры для расчета на предельное состояние по пригодности к эксплуатации
- Отображение результатов в точках любой выбранной сетки
- Дополнительное расширение модуля функцией нелинейного расчета деформаций. Данный расчет потом выполняется в модуле RF-CONCRETE Deflect путем редукции жесткости по соответствующим нормам или в модуле RF-CONCRETE NL посредством основного нелинейного расчета, где редукция жесткости определяется в процессе итерации.
- Расчет при помощи расчетных моментов на краях колонн
- Детализация причин неудачного расчета
- Вывод подробностей расчета всех рассчитываемых мест для обеспечения оперативного контроля при подборке арматуры
- Экспорт изолиний продольной арматуры в виде файла DXF для их последующего применения в программах CAD в качестве основы для арматурных чертежей
- Определение продольной и поперечной арматуры, а также арматуры, воспринимающей кручение
- Отображение минимальной и сжатой арматуры
- Определение высоты сжатой зоны, а также удельных деформаций бетона и стали
- Расчет сечений стержней, подверженных изгибу вокруг двух осей
- Расчет стержней с вутами
- Определение деформации в состоянии II, например, по норме EN 1992-1-1, 7.4.3
- Учет усиления при растяжении
- Учет ползучести и усадки
- Детализация причин неудачного расчета
- Вывод подробностей расчета всех рассчитываемых мест для обеспечения оперативного контроля при подборке арматуры
- Возможности оптимизации сечений
- Визуализация бетонного сечения с арматурой в 3D рендеринге
- Вывод полной спецификации стали
- Расчет на огнестойкость в соответствии с упрощенным методом (метод зон) по норме EN 1992-1-2 для прямоугольных и круглых сечений
- Возможность дополнительного расширения для модуля RF-CONCRETE Members, которое позволяет проводить нелинейные расчеты предельных состояний по несущей способности и по пригодности к эксплуатации у каркасов. Благодаря нему можно с помощью нелинейных расчетов проектировать потенциально нестабильные элементы конструкции, а также осуществлять нелинейный расчет деформаций в трехмерных каркасах. Более подробная информация о данном продукте находится в разделе RF-CONCRETE NL.
