- Расчет деформаций железобетонных поверхностей с трещинами или без трещин (состояние II) с применением метода аппроксимации (например, расчет деформаций по норме EN 1992-1-1, кл. 7.4.3)
- Жесткость бетона при растяжении, применяемая между трещинами
- Дополнительный учет ползучести и усадки
- Графическое представление результатов, интегрированное в RFEM; например, деформация или провисание плоской плиты
- Численные результаты наглядным образом организованные в таблицах и графическое изображение результатов на модели
- Полная интеграция результатов в протокол результатов RFEM
RF-CONCRETE Deflect | Характеристики
![Учет усадки](/ru/webimage/010483/2976565/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Модель слоев в RF-CONCRETE NL](/ru/webimage/008910/589250/KB_1574_01-en.png?mw=512&hash=a72fd19ceac0836b2285f55846f4f64d1c90f4eb)
![Настройки для расчета деформаций в RF-CONCRETE Deflect](/ru/webimage/009023/527224/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Расчет на Уровень 1 - конфигурация по несущей способности](/ru/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
![подробные параметры](/ru/webimage/007072/1590784/000131-en-png-png.png?mw=512&hash=c60425a7b5036b3552faf4adb96794e0652caf70)
Расчет деформаций по заданному в нормативах методу аппроксимации (например, расчет деформаций по норме EN 1992-1-1, 7.4.3) применяется для расчета «эффективных жесткостей» в конечных элементах в соответствии с существующим предельным состоянием бетона с трещинами и без них. Эти значения жесткости используются для определения деформации поверхности с помощью повторяющихся расчетов по МКЭ.
Расчет эффективной жесткости конечных элементов учитывает железобетонное сечение. На основе внутренних сил, определенных для предельного состояния по пригодности к эксплуатации в RFEM, программа классифицирует железобетонное сечение как 'с трещинами' или 'без трещин'. Если необходимо учесть также усиление при растяжении в сечении, то применяется коэффициент распределения (например, по норме EN 1992-1-1, уравнение 7.19). Предполагается, что свойства материала бетона являются линейно-упругими в зоне сжатия и растяжения до достижения прочности бетона на растяжение. Это достигается точно в предельном состоянии по пригодности к эксплуатации.
При определении эффективных жесткостей учитывается ползучесть и усадка на «уровне сечения». В данном приближенном методе не учитывается влияние усадки и ползучести в статически неопределенных системах (например, растягивающие силы от усадочной деформации в системах, защемленных со всех сторон, не определяются и должны учитываться отдельно). Таким образом, модуль RF-CONCRETE Deflect рассчитывает деформации в два этапа:
- Расчет эффективных жесткостей железобетонных сечений с учетом линейно-упругих условий
- Расчет деформации с использованием эффективных жесткостей в МКЭ
![Отображение деформаций в RFEM](/ru/webimage/007073/1590814/000132-en-png-png.png?mw=512&hash=7b1613f483c0d12b086236ab000b23467d4de7be)
После выполнения расчета, в модуле отобразятся наглядные таблицы с результатами расчета деформаций. Все промежуточные значения изображаются понятным способом. Графическое представление расчётных коэффициентов и деформаций в RFEM позволяет быстро найти критические области.
Поскольку результаты расчета отображаются в виде поверхностей или точек, включая все промежуточные результаты, можно просмотреть все подробности расчета. Полная интеграция результатов в протокол результатов RFEM гарантирует надежное проектирование конструкций.
![RF-CONCRETE Surfaces Общие данные](/ru/webimage/007071/1590753/000130-en-png-png.png?mw=512&hash=81774a1cb5c65072c7d29c7625426af03f597428)
Расчет деформаций в модуле RF-CONCRETE Deflect можно активировать в настройках аналитического расчета предельного состояния по пригодности к эксплуатации в модуле RF-CONCRETE Surfaces. В диалоговом окне выше можно также определить учет долговременных эффектов (ползучесть и усадка) и усиление при растяжении между трещинами. Коэффициент ползучести и деформация усадки рассчитываются на основе указанных входных параметров или задаются индивидуально.
Предельное значение деформации можно задать как для каждой поверхности индивидуально, так и для всей группы поверхностей. макс. деформация задается как допустимое предельное значение. Кроме того, необходимо указать, будет ли для расчета применяться недеформированная или деформированная система.

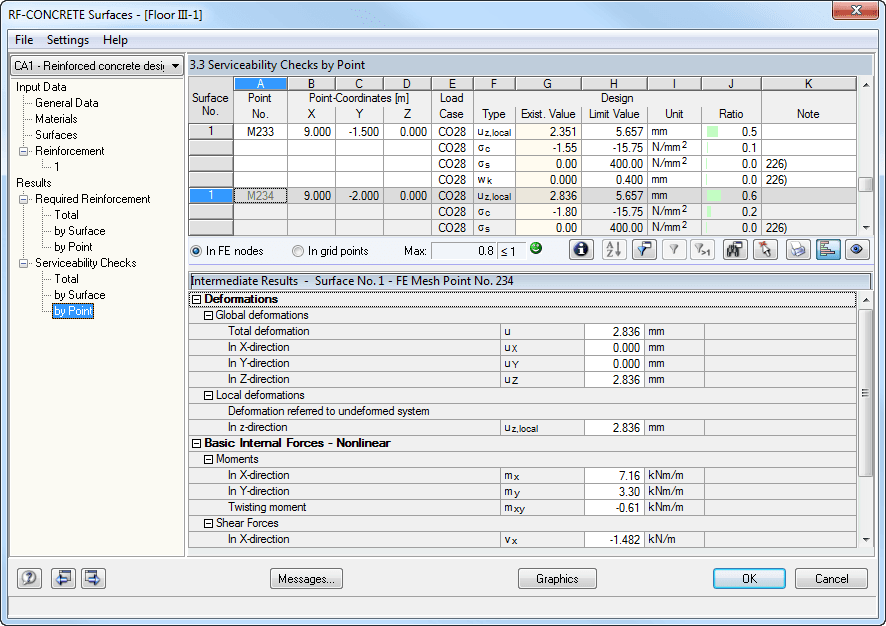

![Расчетное состояние по предельному состоянию по пригодности к эксплуатации](/ru/webimage/007070/1590721/000129-en-png-png.png?mw=512&hash=0278506049a36eceeb28352c14b9697ff825dfef)
- Расчет деформаций железобетонных поверхностей с трещинами или без трещин (состояние II) с применением метода аппроксимации (например, расчет деформаций по норме EN 1992-1-1, кл. 7.4.3)
- Жесткость бетона при растяжении, применяемая между трещинами
- Дополнительный учет ползучести и усадки
- Графическое представление результатов, интегрированное в RFEM; например, деформация или провисание плоской плиты
- Численные результаты наглядным образом организованные в таблицах и графическое изображение результатов на модели
- Полная интеграция результатов в протокол результатов RFEM
