Коэффициенты избыточности

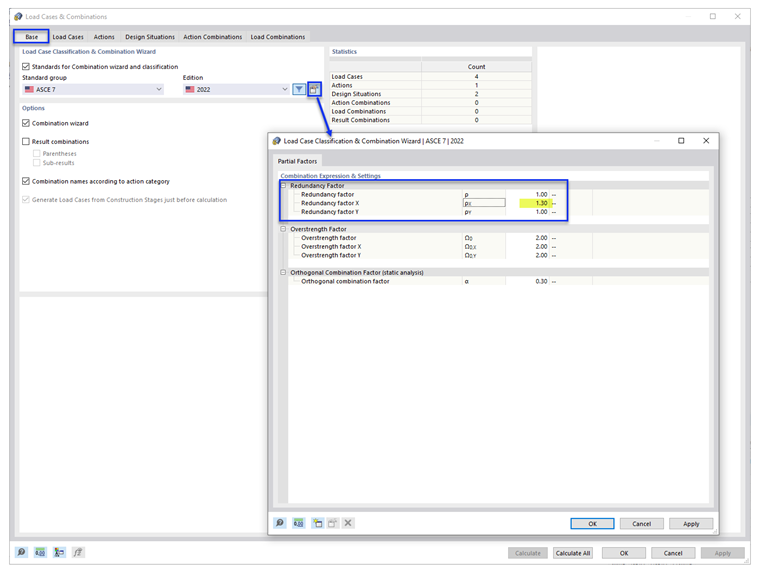

1) Откройте диалоговое окно « Загружения и сочетания ». На вкладке « База » выберите параметр « Изменить параметры издания ». Значения по умолчанию установлены на 1.0 (Изображение 01)

FAQ

Часто задаваемые вопросы 005319 | Как включить коэффициенты резерва ρ в сочетания нагрузок по норме ASCE 7?

Коэффициенты избыточности

Случай А: Чтобы применить тот же коэффициент в направлениях X и Y, используйте общий коэффициент избыточности (без направления), ρ.

Случай B: Чтобы применить разные коэффициенты в каждом направлении, используйте коэффициенты избыточности ρ_x и ρ_y. Общий коэффициент ρ в первой строке не используется.

2) На вкладке « Варианты нагружения » создайте вариант сейсмической нагрузки с Qe в качестве категории воздействия . Затем выберите вкладку Дополнительные настройки и выберите направление (Изображение 02)

Создать вариант сейсмической нагрузки

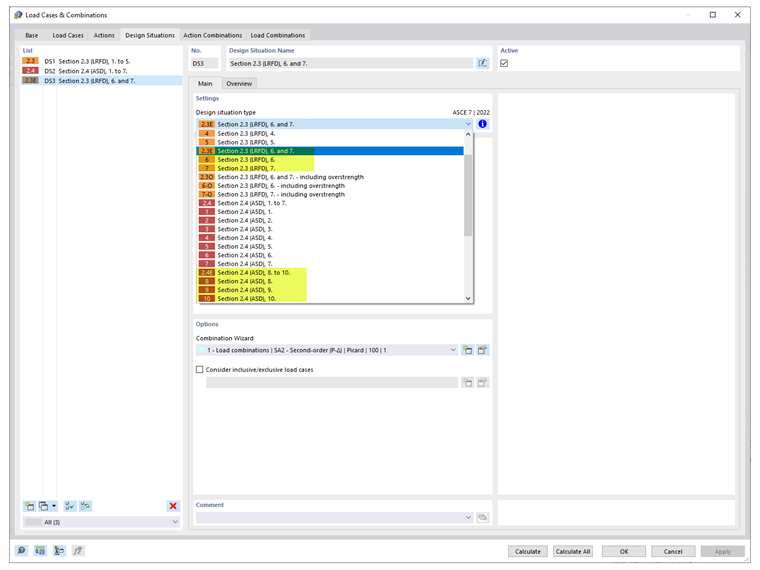

3) На вкладке « Расчетные ситуации » выберите соответствующий тип расчетной сейсмической ситуации. Доступны как методы LRFD, так и ASD (Изображение 03)

Расчетные сейсмические ситуации

Примечание. Когда ни одно из направлений или оба направления не активированы при одном и том же загружении, используется общий коэффициент избыточности ρ. Создайте отдельный вариант нагружения, чтобы применить отдельные коэффициенты ρ_x и ρ_y.

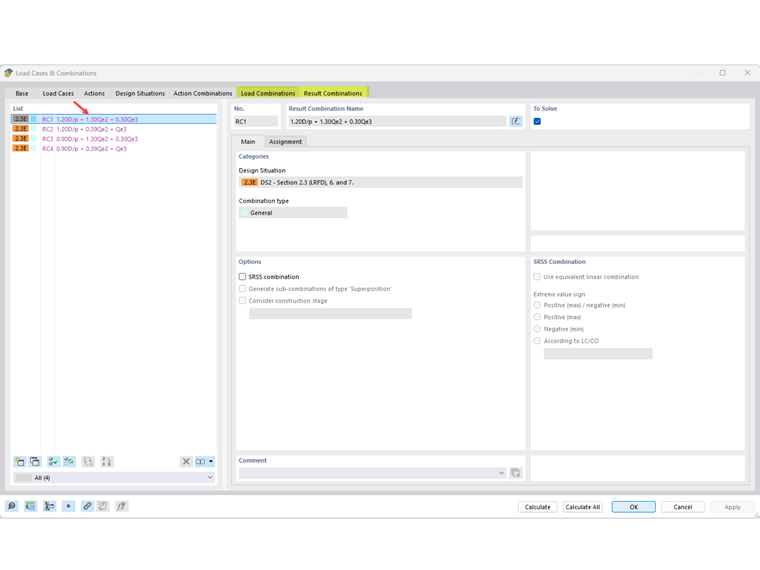

4) На вкладке « Сочетания нагрузок» убедитесь, что применены правильные коэффициенты. Коэффициенты также отображаются на вкладке « Комбинации результатов », если применимо. Нажмите OK, чтобы выйти (Изображение 04)

Комбинация нагрузок, включая коэффициент избыточности
