Это скорее всего связано с размером заданных вами конечных элементов.

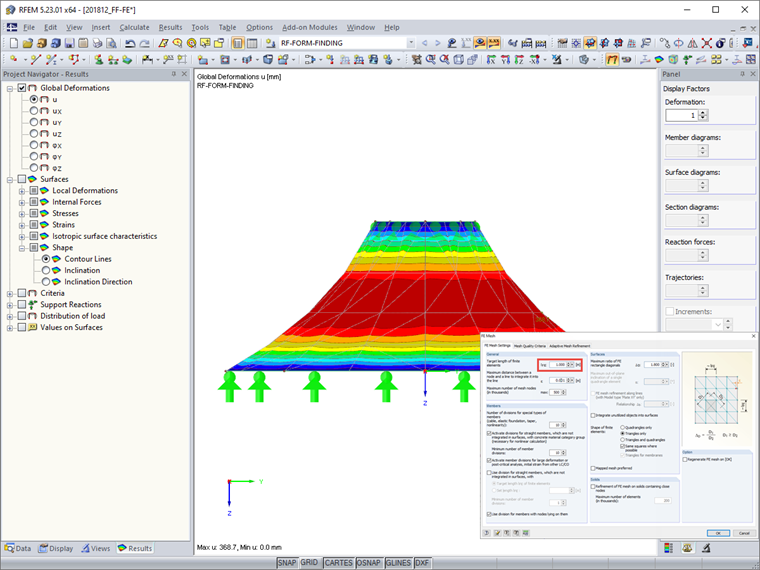

Обычно форма получается угловатой при задании грубой сетки КЭ размером 1 м.

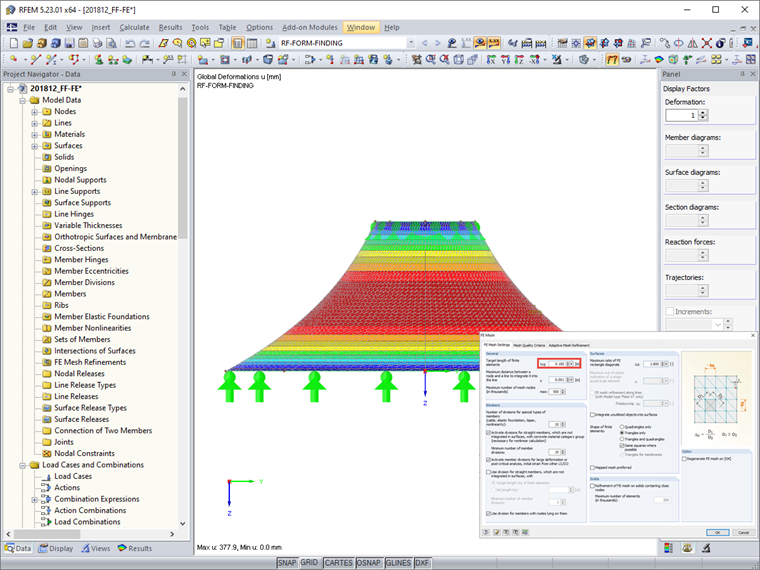

Например, форма более плотной сетки КЭ размером 0,1 м уже выглядит намного глаже.
Это скорее всего связано с размером заданных вами конечных элементов.
Обычно форма получается угловатой при задании грубой сетки КЭ размером 1 м.
Например, форма более плотной сетки КЭ размером 0,1 м уже выглядит намного глаже.
При активации флажка 'Топология на форме поиска формы' в Навигаторе проектов - Отображение, изображение модели оптимизируется на основе геометрии поиска формы. Таким образом, будут, например, нагрузки всегда отображаться в соответствии с деформированной конструкцией.
В программе RFEM предлагается возможность соединить поверхности с жесткостью типа «Мембрана» или «Мембранно-ортотропная» с моделями материала «Изотропная нелинейная упругая 2D/3D» и «Изотропная пластическая 2D/3D» (модуль RF-MAT NL erforderlich).
Эта функция позволяет, например, моделировать работу нелинейной деформации плёнок ETFE.
Тип нагрузки «Затопление» позволяет моделировать воздействие дождя на поверхности с несколькими кривизнами, учитывая перемещения в соответствии с анализом больших деформаций.
Этот численный процесс дождя анализирует заданную геометрию поверхности и определяет, какие компоненты дождя стекают, а какие собираются в лужи (водяные карманы) на поверхности. По размеру зоны определяется соответствующая вертикальная нагрузка для расчёта конструкции.
Например, вы можете использовать эту функцию при расчёте приблизительно горизонтальной геометрии мембранных кровель, подверженных ливневым нагрузкам.
K пояснительному видеоПо сравнению с дополнительным модулем RF-FORM-FINDING (RFEM 5) в аддон Поиск формы для RFEM 6 были добавлены следующие новые функции:
