Загружения и сочетания для максимального/минимального результата

Можно ли в программе для определенного расчетного сочетания отобразить все соответствующие загружения и сочетания нагрузок, которые приводят к максимальному/минимальному результату?

Ответ:

Все соответствующие загружения и сочетания нагрузок можно легко отобразить в таблицах результатов. Для этого нужно всего лишь активировать в диалоговом окне «Фильтр таблиц» функцию «Соответствующие загружения» (Рисунок 01). Чтобы открыть данное диалоговое окно, выберите в меню возможность «Таблица → Изобразить → Фильтр результатов» или воспользуйтесь соответствующей кнопкой на панели инструментов таблицы (Рисунок 01).

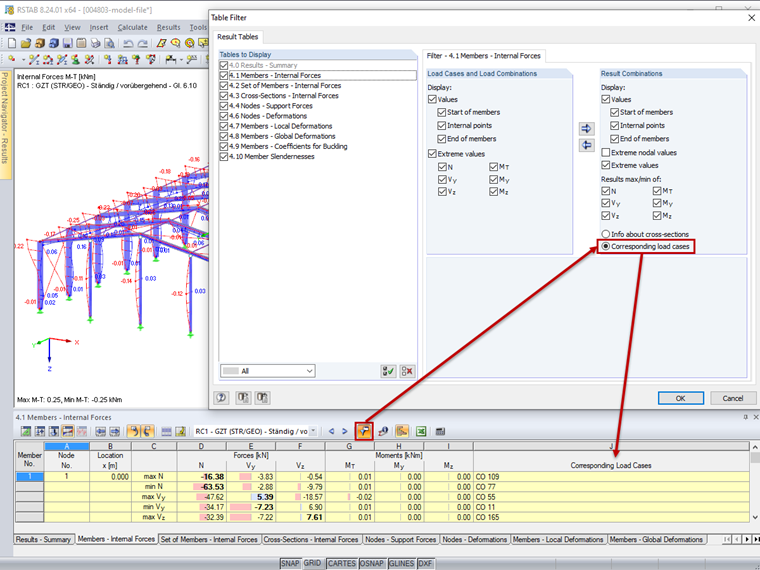

1 Диалоговое окно «Фильтр таблицы» - функция «Соответствующие загружения»

В программе RSTAB можно отобразить соответствующие загружения и сочетания в следующих таблицах:

4.1 Стержни - внутренние силы
4.2 Блоки стержней - внутренние силы
4.3 Сечения - внутренние силы
4.4 Узлы - опорные реакции

В программе RFEM можно отобразить соответствующие загружения и сочетания в следующих таблицах:

4.1 Узлы - опорные реакции
4.4 Стержни - местные деформации
4.5 Стержни - общие деформации
4.6 Стержни - внутренние силы
4.7 Стержни - контактные силы
4.11 Блоки стержней - внутренние силы
4.12 Сечения - внутренние силы

Автор

Г-жа фон Бло оказывает техническую поддержку нашим клиентам и отвечает за разработку программы SHAPE‑THIN, а также стальных и алюминиевых конструкций.

;
