Спектр реакций в модуле DYNAM Pro при использовании интерфейса COM

Как можно в дополнительном модуле DYNAM Pro задавать или считывать спектр реакций через интерфейс COM?

Ответ:

Интерфейс COM позволяет создавать и считывать пользовательские спектра реакций в программе RFEM и RSTAB.

Однако, для этого нужно сначала посредством интерфейса модели RFEM (IModel)получить доступ к интерфейсу модуля (IDynamModule). Данный интерфейс затем используется для создания случая модуля (IModuleCase), потому что именно он включает в себя функцию GetRSParams, которую можно использовать для считывания параметров спектра реакций. Однако с помощью функции SetRSParams можно записывать и новые данные. Способ применения данных функций затем объясняется в следующем коде:

Dim iApp As RFEM5.Application
Dim iMod As RFEM5.model
Set iApp = GetObject(, "RFEM5.Application")

Dim rs_no As Integer
rs_no = 1

On Error GoTo e

    ' Checks RS-COM license and locks the application for using by COM.
    iApp.LockLicense

    Set iMod = iApp.GetActiveModel

    '  get module interface
    Dim iDyn As IDynamModule
    Set iDyn = iMod.GetModule("DynamPro")

    '  get module case interface
    Dim iDynCase As IModuleCase
    Set iDynCase = iDyn.GetData

    '  set response spectra parameters
    Dim rspara As RSParams
    rspara = iDynCase.GetRSParams(rs_no)

    Dim rs_spec(0 To 10) As RSTableRow

    Dim index As Integer
    index = 0
    rs_spec(index).s = 0.6
    rs_spec(index).T = 0

    index = 1
    rs_spec(index).s = 1.33
    rs_spec(index).T = 0.153

    index = 2
    rs_spec(index).s = 1.33
    rs_spec(index).T = 0.4

    index = 3
    rs_spec(index).s = 1.204
    rs_spec(index).T = 0.443

    index = 4
    rs_spec(index).s = 1.07
    rs_spec(index).T = 0.5

    index = 5
    rs_spec(index).s = 0.7
    rs_spec(index).T = 0.761

    index = 6
    rs_spec(index).s = 0.508
    rs_spec(index).T = 1.051

    index = 7
    rs_spec(index).s = 0.367
    rs_spec(index).T = 1.453

    index = 8
    rs_spec(index).s = 0.267
    rs_spec(index).T = 1.995

    index = 9
    rs_spec(index).s = 0.16
    rs_spec(index).T = 2.584

    index = 10
    rs_spec(index).s = 0.16
    rs_spec(index).T = 5


    rspara.UserDefinedTable = rs_spec
    rspara.Comment = "test rs"
    rspara.DefinitionType = ResponseSpectraType.UserDefinedRS
    rspara.description = "test rs via COM"
    rspara.Number = rs_no

    iDynCase.SetRSParams rs_no, rspara

e:  If Err.Number <> 0 Then MsgBox Err.Description, , Err.Source

    iMod.GetApplication.UnlockLicense
    Set iMod = Nothing
    Set iApp = Nothing

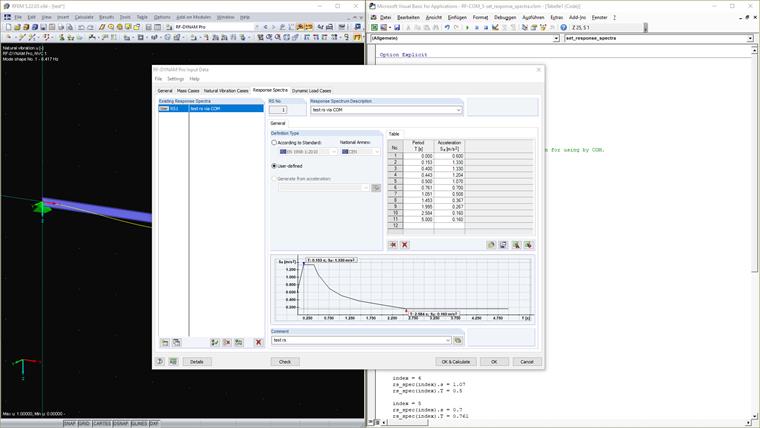

Данный спектр реакции был создан по норме EN 1998‑1:2010 и состоит из 11 точек, причем сначала было создано поле типа RSTableRow, состоящее из 11 элементов, которое затем заполнилось данными и было сохранено в записи UserDefinedTable. Обмен данными затем осуществлялся с помощью команды SetRSParams.
