Вопрос

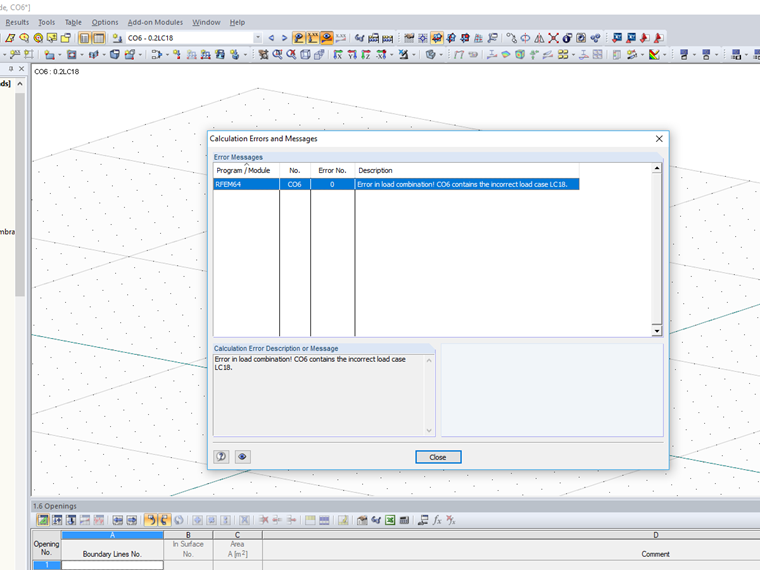

Мой файл программы RFEM содержит в себе несколько загружений из программы RWIND Simulation. Однако после удаления сетки КЭ, эти загружения исчезают. Но что еще более странное - эти загружения остаются доступны в автоматически созданных сочетаниях, так что при запуске расчета появляется сообщение об ошибке. Что мне с этим делать?
