Я задал для созданной нагрузки переменное распределение нагрузки, Dieser soll über eine bestimmte Richtung stufenweise aufgebracht werden. Allerdings wird die Last nicht abgetreppt, sondern mit einem linearen Verlauf angezeigt. Wie lässt sich die Last korrekt darstellen?

Question

Я задал для созданной нагрузки переменное распределение нагрузки, Dieser soll &#252;ber eine bestimmte Richtung stufenweise aufgebracht werden. Allerdings wird die Last nicht abgetreppt, sondern mit einem linearen Verlauf angezeigt. Wie l&#228;sst sich die Last korrekt darstellen?

Accepted Answer

Для правильного отображения нагрузок необходимо внести некоторые коррективы. Bei einer stufenweise aufgebrachten Last darf die Abgrenzung der Fl&#228;chenlastebene nur abschnittsweise (je Laststufe) erfolgen. Anderenfalls wird die Last &#252;ber die gesamte Fl&#228;chenlastebene linear verteilt.

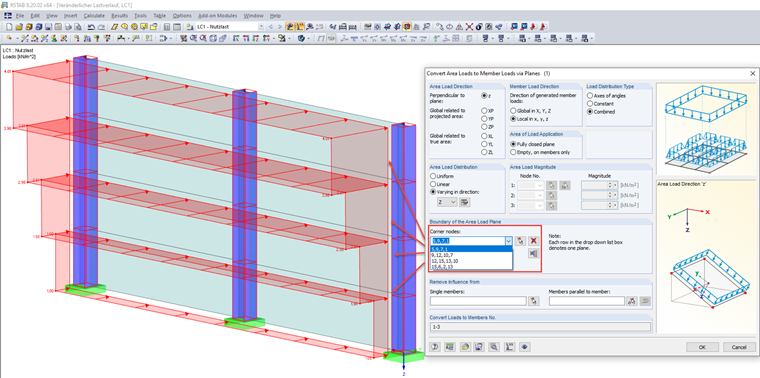

Korrekte Darstellung eines stufenweise aufgebrachten veränderlichen Lastverlaufs
