Сообщение при импорте файлов DXF из-за больших размеров

При импорте файла dxf появляется сообщение о том, что размеры модели превышают 10 000 метров. Как это исправить?

Ответ:

Сообщение (Рисунок 01) указывает на то, что размеры модели очень большие. Das kann folgende Ursachen haben:

  1. Die Abmessungen des Modells sind tatsächlich sehr groß, so dass keine weiteren Maßnahmen erforderlich sind.

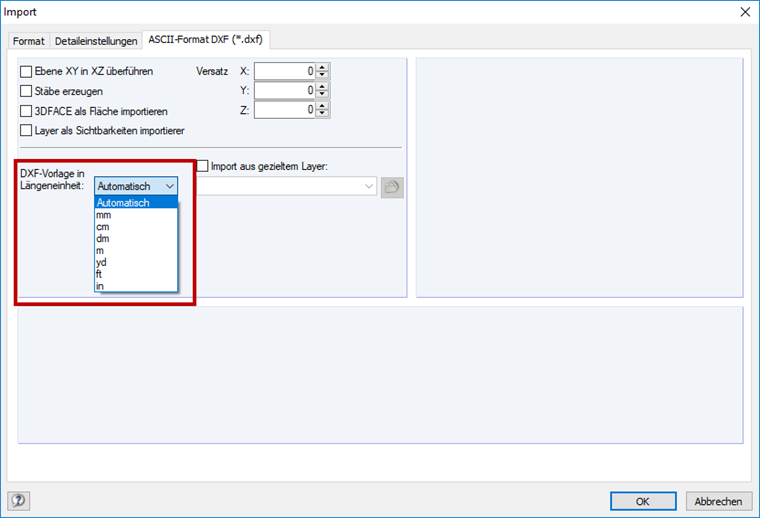

  2. Beim Import wurden die falschen Längeneinheiten eingestellt. In diesem Fall sind die Längeneinheiten im Register "ASCII-Format DXF (*.dxf)" des Fensters "Import" zu überprüfen und die gewünschte Längeneinheit einzustellen (Bild 2).
  3. Das Modell ist weit vom Ursprung entfernt. Das Modell kann im CAD-Programm in den Ursprung verschoben und dann in RSTAB/ RFEM importiert werden.
Сообщение
Сообщение
Импорт формата ASCII DXF: Настройка единицы длины
Импорт формата ASCII DXF: Настройка единицы длины
