Messaggio durante l'importazione di file DXF a causa delle grandi dimensioni

Quando si importa un file dxf, ricevo un messaggio che dice che le dimensioni del modello sono maggiori di 10.000 metri. Cosa posso fare?

Risposta:

Il messaggio (Figura 01) indica che le dimensioni del modello sono molto grandi. Das kann folgende Ursachen haben:

  1. Die Abmessungen des Modells sind tatsächlich sehr groß, so dass keine weiteren Maßnahmen erforderlich sind.
  2. Beim Import wurden die falschen Längeneinheiten eingestellt. In diesem Fall sind die Längeneinheiten im Register "ASCII-Format DXF (*.dxf)" des Fensters "Import" zu überprüfen und die gewünschte Längeneinheit einzustellen (Bild 2).
  3. Das Modell ist weit vom Ursprung entfernt. Das Modell kann im CAD-Programm in den Ursprung verschoben und dann in RSTAB/ RFEM importiert werden.
Messaggio
Messaggio

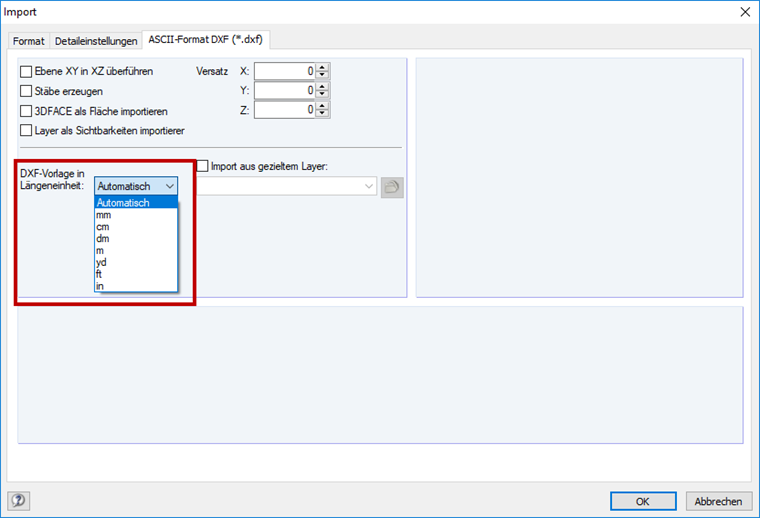

Importazione in formato ASCII DXF: Impostazione dell'unità di lunghezza
Importazione in formato ASCII DXF: Impostazione dell'unità di lunghezza
