Сообщение об ошибке при создании тела: Randflächen nicht geschlossen

Это часто вызвано тем, что одна или несколько поверхностей созданного тела имеют двойные линии. In diesem Fall sind die Randflächen des Volumens nicht geschlossen und die Generierung muss abgebrochen werden. Damit man diese Linien schnell findet, wird vom Programm ein entsprechender Hinweis angezeigt.

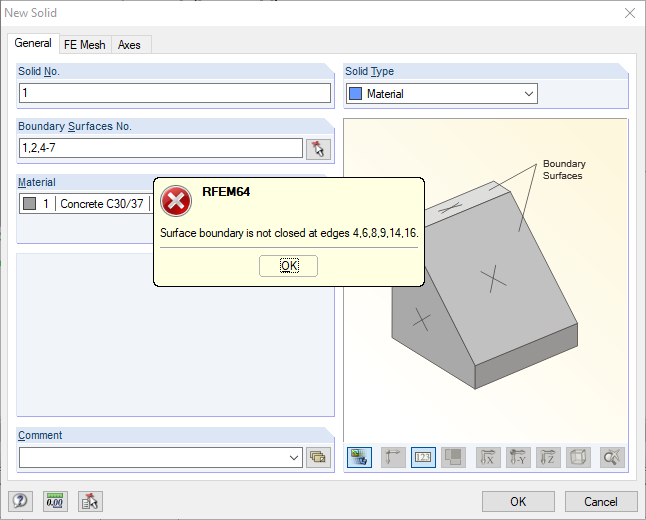

1 Незамкнутые граничные поверхности

Решение

Doppelte Linien können Sie schnell mit der Funktion "Extras → Modellkontrolle → Überlappende Linien" finden. In diesem Werkzeug können die Linienpaare auch als Excel-Liste ausgegeben werden oder es können Ausschnitte erzeugt werden (siehe markierte Schaltflächen im Bild 02).

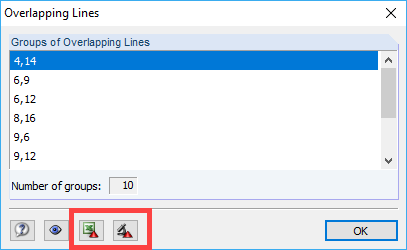

2 Результат проверки модели

Häufig ist es jedoch so, dass die Linien nicht einfach gelöscht werden können, da sie unterschiedlichen Objekten zugewiesen sind. Löscht man eine der Linien, wird z. B. auch eine Fläche gelöscht. Man sollte deshalb zunächst bei allen Bauteilen prüfen, ob die Linien gelöscht werden können und die Begrenzungslinien ggf. ändern.
