Risposta:

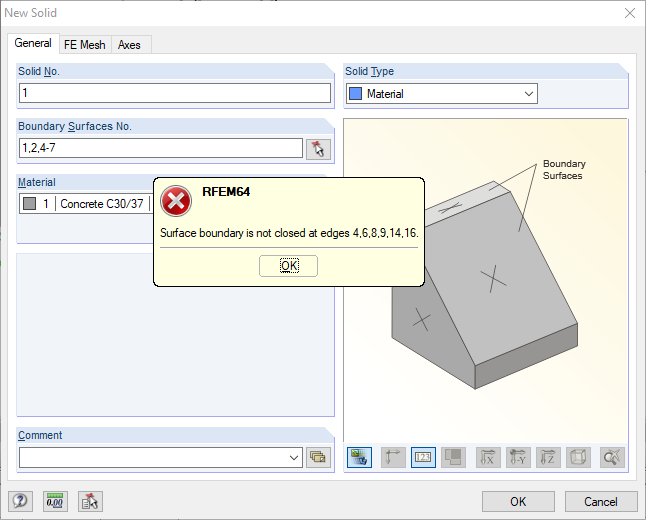

Questo è spesso causato dal fatto che una o più superfici del solido generato hanno linee doppie. In questo caso, le superfici di contorno del solido non sono chiuse e la generazione deve essere interrotta. Per trovare rapidamente queste righe, il programma visualizza il messaggio corrispondente.
Soluzione:

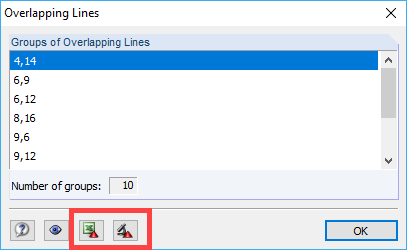

È possibile trovare rapidamente le linee doppie utilizzando la funzione "Strumenti → Verifica modello → Linee sovrapposte". In questo strumento, è anche possibile visualizzare le coppie di linee come un elenco di Excel o creare viste parziali (vedere i pulsanti evidenziati nell'immagine 02).
Tuttavia, spesso non è facile eliminare le linee poiché sono assegnate a oggetti diversi. Quindi, se si elimina una delle linee, si elimina anche una superficie, ad esempio. Pertanto, è necessario verificare prima per tutti i componenti strutturali se le linee possono essere eliminate e, se necessario, modificare le linee di contorno.
