Вопрос
Для расчета я активировал функцию «Подробный расчет». Были ли уже заданы опорные нагрузки с пониженным динамическим коэффициентом для расчета подконструкции?
Ответ:
Как и внутренние силы, опорные силы из загружений комбинируются с учетом динамических коэффициентов. Для этого опорные силы (кроме LC1 и LC2) умножаются на отношение балки с динамическим коэффициентом к динамическому коэффициенту опоры и складываются в соответствии с критерием CO, поскольку колесные нагрузки из LC3 уже включают в себя динамический коэффициент для балка.При выборе опции Только макс./Мин. Отображаются только экстремальные значения опорных сил для соответствующих
направлениях, то есть характеристические опорные силы, умноженные на соответствующие

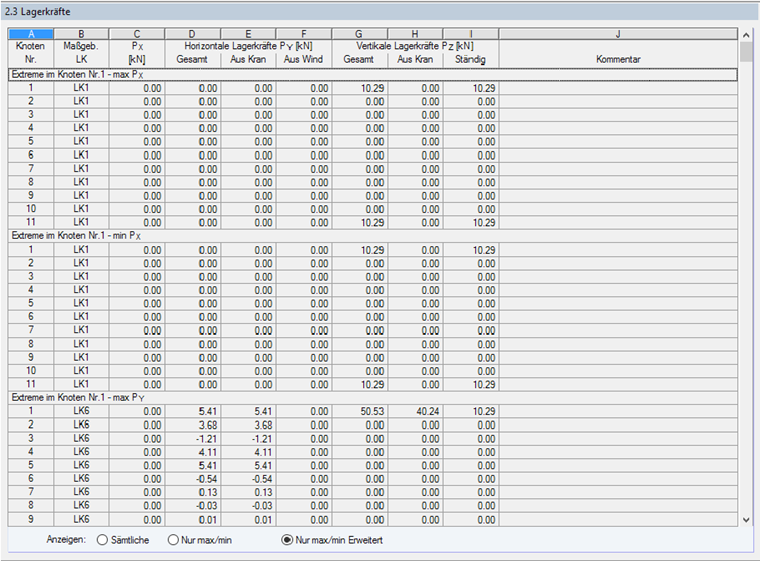

динамический коэффициент для опор (см. изображение).
На нашем сайте вы найдете интересный вебинар на тему « Расчет подкрановых балок по норме Еврокод 3 ».
У вас есть какие-нибудь вопросы?
