Ответ:
При дополнительном разделении балки с переменными размерами сечения, размеры начала и конца балки уже нельзя легко изменить. Из-за наличия промежуточных узлов, нужно было рассчитывать для каждого сегмента стержня новое сечение. Чтобы вам не нужно было делать это вручную, рекомендуется удалить все стержни, При этом удалите только выбранные стержни, а не их узлы. Затем можно смоделировать новый стержень от начала до конца балки и соединить его с промежуточными узлами с помощью инструмента «Соединить стержни».

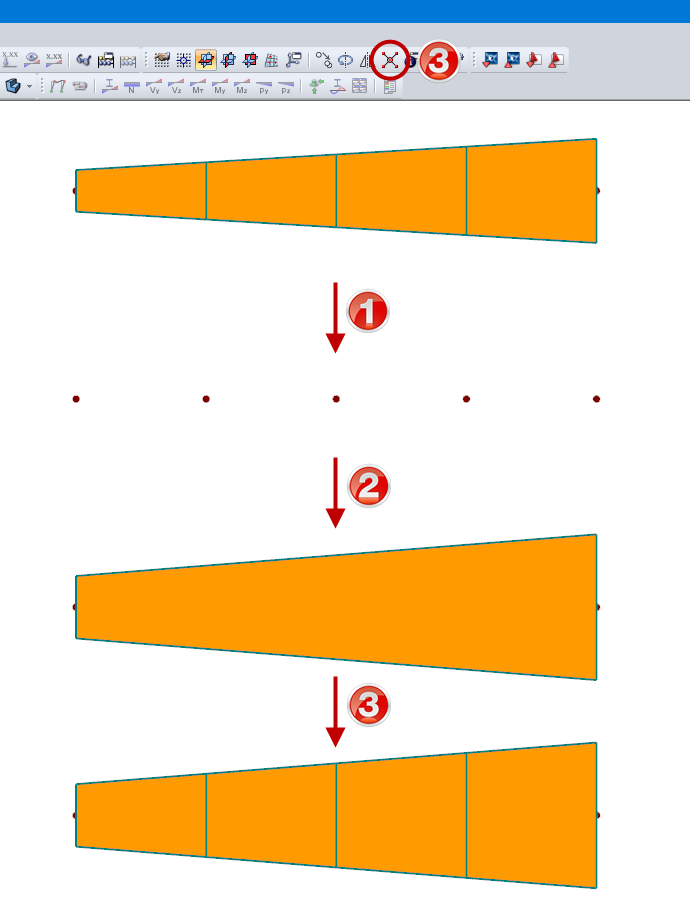

Резюме (см. Рисунок 01):
1. Удалить стержни (узлы должны остаться без изменений)
2. Вставить новый стержень от начала балки до конца балки.
3. Соедините стержень с помощью промежуточных узлов.
В программе RSTAB стержни всегда должны быть соединены друг с другом в узле.

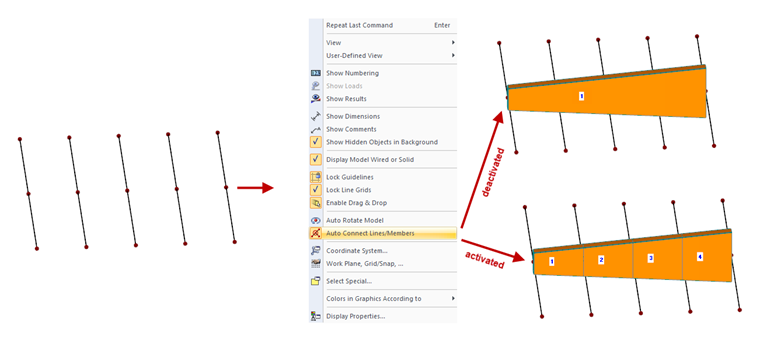

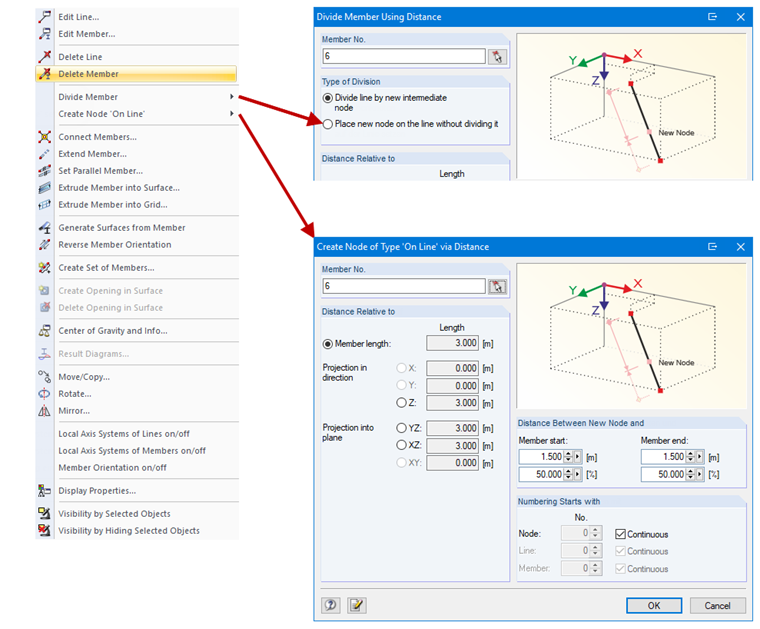

В программе RFEM это не является абсолютно необходимым, поскольку тогда узел может лежать на линии без разделения стержня (рисунок 02). Поэтому достаточно изменить сечение в начале и в конце балки. Если промежуточные узлы, к которым уже соединяются стержни, уже существуют, и вы хотите дополнительно создать стержень с вутами в программе RFEM, рекомендуется деактивировать функцию «Автоматическое соединение линий/стержней» (см.Рисунок 03). После этого можно создать стержень без делений в промежуточных узлах.
