Ответ:
Углы стен часто представляют собой сингулярности, и их необходимо учитывать с инженерной точки зрения. Сингулярности обычно вызваны входящими углами и большими скачками жесткости.
Поскольку в программе это не является проблемой, я могу пояснить только одну возможную процедуру определения расчетной поперечной силы на примере. В качестве основы для примера я использую справочную литературу «Beispiele zur Bemessung nach DIN 1045-1; Band 1: Hochbau (3 ed.)» От компании Ernst & Sohn. (Резюме можно найти в разделе « Загрузки ».)

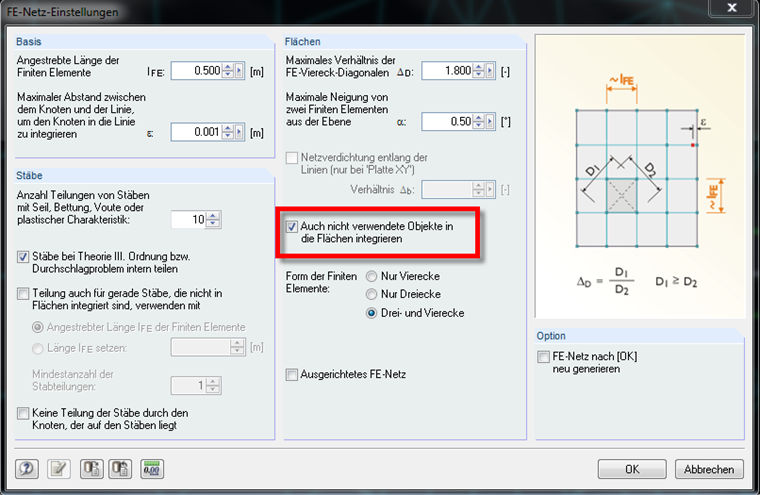

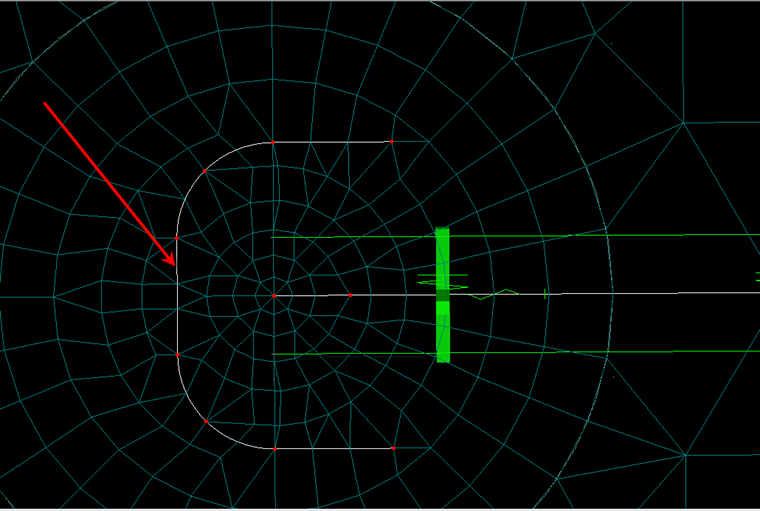

Цель состоит в том, чтобы определить расчетную поперечную силу в контрольном периметре. Определите размеры контрольного периметра по норме DIN 1045‑1, рисунок 38 или рисунок 39, и создайте эти линии в программе RFEM (см. Рисунок 01). Чтобы включить созданные линии в поверхность, нажмите, пожалуйста, на Расчет → Настройки сетки КЭ и затем выберите следующую опцию (см. Рисунок 02). При необходимости выполните измельчение сетки.

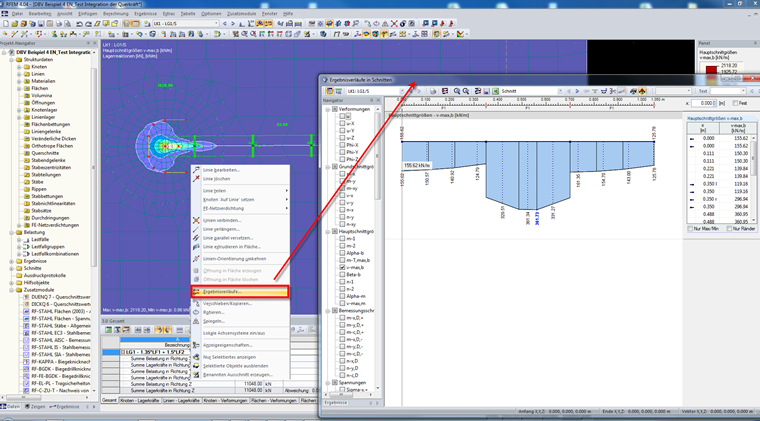

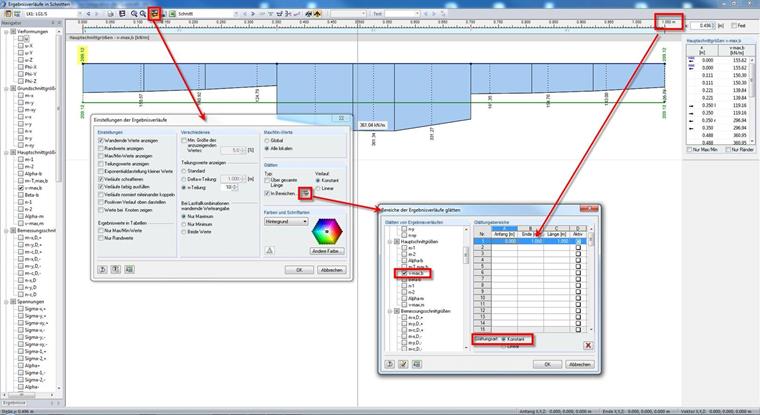

После расчета определяющего сочетания нагрузок, выберите три прямые линии и затем щелкните правой кнопкой мыши по одной из них. Затем выберите диаграммы результатов (см. Рисунок 03). Теперь сгладьте результаты vmax, b со следующими настройками (см. Рисунок 04). Обратите внимание на сглаженное значение (на рисунке 209,12 кН/м) и общую длину (на рисунке 1,05 м). Теперь сгладьте дуговые линии так же, как прямые. (Для отображения диаграмм результатов можно одновременно выбрать только линии одного типа.) Также обратите внимание на сглаженные vmax, b (221,04 кН/м) и длину (0,889 м). Используя эти значения, теперь можно определить расчетную силу сдвига для расчета на продавливание:
vEd = β x (209,12 кН/м x 1,05 м + 221,04 x 0,889 м)/(1,05 м + 0,889 м) = 289,69 кН/мгде β = 1,35 для концов стен,
β = 1,2 для углов стены (по DIN 1045‑1; рисунок 44)
VEd = 289,69 кН/м/β x (1,05 м + 0,889 м) = 416,08 кН
